Propriétés du document - Tables de perçages

Vous pouvez spécifier des paramètres d'habillage au niveau du document pour les tables de perçages. Disponible pour les mises en plan uniquement.

Pour ouvrir cette page, une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis sélectionnez Tables > Perçage.

Texte

Police Cliquez pour modifier la police.

Précision de l'emplacement

Précision des unités Pour la valeur d'emplacement du perçage, sélectionnez le nombre de chiffres après le signe décimal.

Contrôle alpha/numérique

Sélectionnez des lettres ou des chiffres pour le séquencement des repères de tables de perçages.

A, B, C Le numéro de séquence du repère de perçage est précédé d'une lettre.
1, 2, 3 La séquence de repères de perçages est définie en tant que numéros.

Indicateur d'origine

Indicateur d'origine Sélectionnez une norme pour régir l'affichage de l'origine ou sélectionnez Selon la norme pour utiliser la norme d'habillage générale.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Angle du repère/Décalage du centre du profil


Angle

L'angle du repère et d'une ligne verticale passant par le centre du perçage


Décalage

La distance du repère au profil du perçage
Combiner les repères identiques Sélectionnez pour combiner les articles avec des repères identiques sur une ligne.

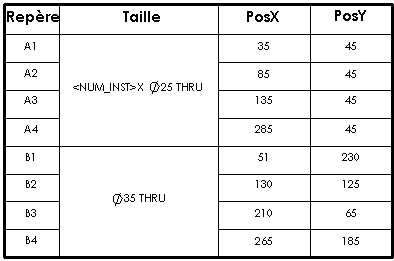

Combiner les tailles identiques Sélectionnez pour combiner les perçages de taille identique sur plusieurs lignes.
Afficher la lettre et le numéro correspondant aux tailles de perçages ANSI pouces Affiche les tailles de perçage ANSI en pouces dans les tables de perçage avec des lettres ou des numéros. Les perçages créés avec l'outil Assistance pour le perçage affichent les mêmes tailles dans les Spécifications du perçage.

Avec utilisation du type de perçage

Sans utilisation du type de perçage
Montrer les centres des perçages Sélectionnez pour afficher les centres des perçages.
Mise à jour automatique de la table de perçages Sélectionnez pour mettre à jour la table des perçages quand vous ajoutez ou supprimez des composants dans l'assemblage associé.
Réutiliser les repères supprimés Sélectionnez cette option pour utiliser des repères qui ont été supprimés.
Ajouter une nouvelle ligne à la fin de la table Sélectionnez pour ajouter une nouvelle ligne au bas de la table.
