Lignes de rappel de cotes

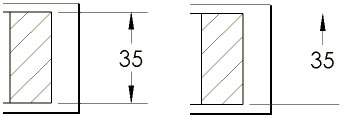

Vous pouvez changer le point d'attache par défaut des lignes de rappel d'une cote, incliner les lignes de rappel, inverser leur direction et les faire glisser entre les points d'attache du centre, minimum et maximum des arcs et des cercles.

Dans le PropertyManager Cotation vous pouvez spécifier que les lignes de rappel soient brisées lorsqu'elles coupent d'autres lignes de rappel ; dans Outils > Options > Propriétés du document > Cotes vous pouvez spécifier qu'elles soient cassées autour des flèches de cotation uniquement.

Vous pouvez montrer et cacher les lignes de cote et les lignes de rappel. Cliquez à l'aide du bouton droit de la souris sur l'une ou l'autre et sélectionnez Cacher la ligne de cote ou Cacher la ligne de rappel. Pour montrer les lignes cachées, cliquez à l'aide du bouton droit de la souris sur une ligne de cote ou une ligne visible et sélectionnez Montrer les lignes de cote ou Montrer les lignes de rappel.
