Exemples de tolérance et précision de cotation

Vous pouvez définir les options de tolérance et de précision dans le PropertyManager Valeur de cote, comme illustré dans les exemples suivants.

Si la pièce a plusieurs configurations, cliquez sur Configurations pour modifier les configurations sélectionnées.

Les changements apportés aux tolérances de cotes pilotantes dans la mise en plan sont propagés au modèle.

Basique Ajoute un cadre autour du texte de cote. Dans la cotation et le tolérancement géométrique, Basique indique la valeur exacte théorique de la cote.
Bilatéral Affiche la cote nominale suivie par des tolérances supérieures et inférieures séparées. Dans et , définissez les valeurs pour les quantités au-dessus et au-dessous de la valeur nominale.
Limite Affiche les limites supérieure et inférieure de la cote. Dans et , définissez les valeurs pour les quantités au-dessus et au-dessous de la valeur nominale. Les valeurs de tolérance sont ajoutées à et soustraites de la valeur nominale.
Symétrique Affiche la cote nominale suivie par la tolérance. Dans , définissez la même valeur pour les quantités au-dessus et au-dessous de la valeur nominale.
MIN Affiche la valeur nominale avec le suffixe MIN.
MAX Affiche la valeur nominale avec le suffixe MAX.

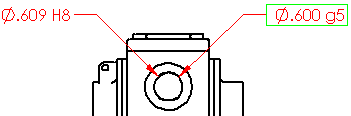

Tolérances d'ajustement Définit la tolérance par une Classification et des valeurs alphanumériques. Dans cet exemple:
  • Type de tolérance = Ajustement
  • Classification = Avec jeu
  • Ajustement de l'alésage = H8
  Définit la tolérance de l'arbre en utilisant une valeur d'Ajustement de l'arbre de g5.

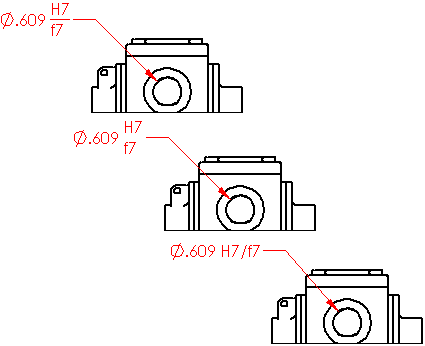

  Combine les tolérances d'ajustement en une seule cote avec:
  • Empilée avec affichage de la ligne.
  • Empilée sans affichage de la ligne
  • Affichage linéaire
  Utilise Ajustement avec tolérance pour afficher la valeur de la tolérance. Avec les options Ajustement de l'alésage et Ajustement de l'arbre , les valeurs de tolérance sont définies automatiquement.


  Utilise les valeurs de l'Ajustement sans les afficher en réglant le Type de tolérance sur Ajustement (tolérance uniquement).
