L'outil Analyse de la déviation est un outil de diagnostic permettant de calculer l'angle entre des faces.
Pour effectuer une analyse de la déviation:
- Ouvrez le modèle dont vous souhaitez examiner les arêtes.
 |

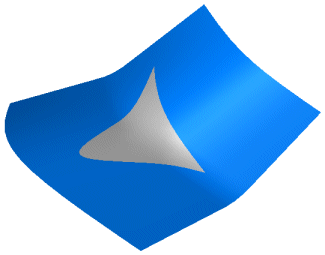

| Modèle fourni à titre d'exemple utilisant une surface remplie |
- Cliquez sur Analyse de la déviation
(barre d'outils Outils) ou sur .
Le PropertyManager Analyse de la déviation apparaît.
- Sous Paramètres d'analyse
, sélectionnez les arêtes à examiner dans la zone graphique.
- Utilisez le curseur pour régler le Nombre de points d’exemple
à inclure dans l'analyse.Le nombre de points dépend de la taille de la fenêtre client. Si vous sélectionnez plus d'une arête, le points d'exemple sont répartis entre les arêtes sélectionnées, proportionnellement à la longueur de l'arête.
- Cliquez sur Calculer.

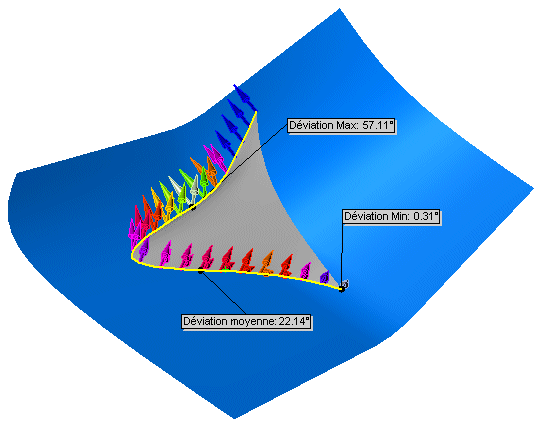

Des flèches de couleur représentent l'importance de la déviation. Les résultats, basés sur les critères suivants, apparaissent:
| Déviation maximale |
L'erreur de déviation maximale le long de l'arête sélectionnée. |
| Déviation minimale |
L'erreur de déviation minimale le long de l'arête sélectionnée. |
| Déviation moyenne |
La moyenne entre les valeurs maximale et minimale le long de l'arête sélectionnée. |
Vous pouvez changer les couleurs d’affichage de la Déviation maximale et de la Déviation minimale. Pour cela, cliquez sur Editer couleur pour afficher la palette des Couleurs. Sélectionnez une couleur pour chaque type de déviation, puis cliquez sur Calculer pour appliquer les nouvelles couleurs.
