Utilisez la loupe pour examiner un modèle et effectuer les sélections sans modifier la vue globale. Ces actions facilitent la sélection des entités pour des opérations spécifiques (par exemple, la création de contraintes).
Pour utiliser la loupe afin de sélectionner des entités dans un assemblage:
-
Placez le pointeur au-dessus de la zone à examiner et appuyez sur G.
La loupe s'ouvre.
Pour personnaliser le raccourci-clavier permettant de démarrer la loupe, cliquez sur . Dans l'onglet Clavier, recherchez Loupe et entrez la touche de raccourci.
-

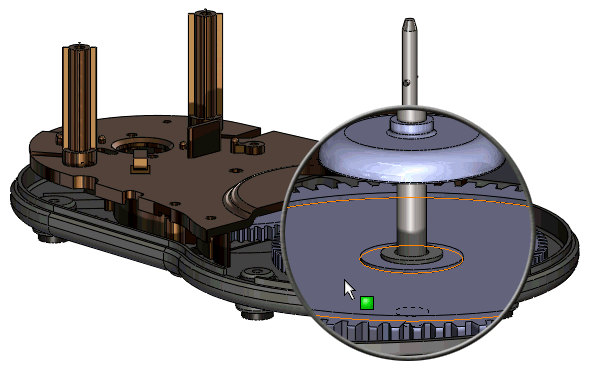

Déplacez le pointeur sur le modèle.
La loupe se déplace en conservant le même niveau de zoom. Le modèle reste fixe.
Pour améliorer le contrôle du mouvement, appuyez sur
Ctrl + bouton central de la souris et faites glisser pour translater
avec la loupe.

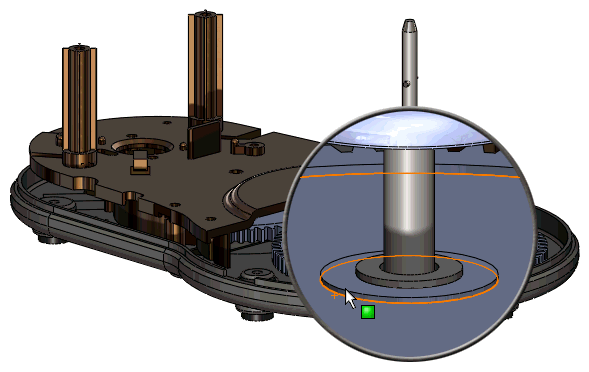

- Faites tourner la roulette de la souris pour effectuer un zoom avant.
Le modèle reste fixe pendant que la loupe effectue un zoom avant sur la zone.

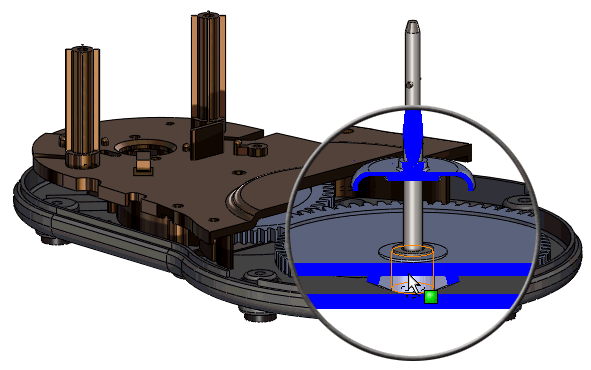

- Appuyez sur Alt et faites tourner la roulette de la souris pour afficher une vue en coupe parallèle à l'écran.
- Ctrl + sélectionnez les entités.
La loupe se ferme si vous sélectionnez une entité sans appuyer sur Ctrl.
- Terminez votre action (la création d'une contrainte, par exemple).
- Cliquez pour fermer la loupe. Vous pouvez aussi appuyer sur la touche G ou Echap.
