Montrer les descriptions des composants

Vous pouvez afficher les descriptions des composants dans l'arbre de création FeatureManager de documents de pièce, d'assemblage et de mise en plan et dans le ConfigurationManager de pièces et d'assemblages.

Pour montrer les descriptions des composants:

  • En haut de l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le nom de la pièce, de l'assemblage ou de la mise en plan et sélectionnez Affichage de l'arbre > Montrer les descriptions des configurations de composants.

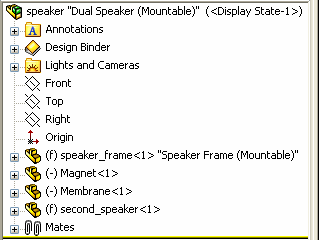

    L’arbre de création FeatureManager affiche les noms des composants.

    • Par défaut, le nom et la description des composants sont les mêmes et ne sont pas affichés. Vous devez donc spécifier une nouvelle description dans le fichier de pièce du composant pour qu'elle apparaisse dans l'arbre de création FeatureManager. Voir Résumé Information - Personnaliser et Spécifiques à la configuration.
    • Les descriptions de composants apparaissent uniquement si l'option Description est sélectionnée (réglage par défaut) comme Propriété personnalisée utilisée comme description du composant dans la boîte de dialogue d'options du système Général. Vous pouvez sélectionner une autre option pour Propriété personnalisée utilisée comme description du composant, mais vous devez alors définir une valeur pour cette propriété personnalisée dans l'onglet Personnaliser de la boîte de dialogue Résumé information. Voir Résumé information.
