Dans cet exemple, vous colorisez les composants sur la base de FaireouAcheter. Les composants ont tous la valeur M ou B.
Pour visualiser l'assemblage:
-
Dans l'onglet Visualisation de l'assemblage
, cliquez sur l'en-tête de colonne pour trier les composants selon la propriété FaireouAcheter.
- Dans la partie gauche du volet, cliquez sur la barre verticale pour activer le spectre de couleurs.
La barre verticale affiche un spectre des couleurs allant du rouge au bleu. Dans la zone graphique, chaque composant prend la couleur qui lui est adjacente dans le volet Visualisation de l'assemblage.
Dans ce cas, le mélange de couleurs appliqué dans la zone graphique ne représente pas avec précision le fait que seules deux valeurs discrètes sont possibles.
-
A l'aide du bouton droit de la souris, cliquez sur l'un des curseurs de couleur et cliquez sur Grouper les objets identiques.

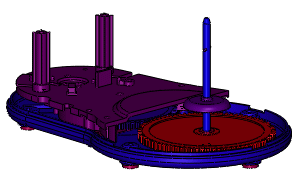

Deux nouveaux curseurs sont ajoutés (un rouge, un bleu), pour que chaque valeur discrète ait une paire de curseurs de même couleur. Dans la zone graphique, les pièces B sont toutes de couleur rouge et les pièces M, de couleur bleue.
Pour choisir une couleur spécifique, cliquez à l'aide du bouton droit de la souris sur chaque curseur et sélectionnez Changer la couleur.
Vous pouvez modifier les couleurs par défaut utilisées par la commande Grouper les objets identiques. Cliquez sur . Sous Paramètres de combinaison de couleurs, sélectionnez Visualisation de l'assemblage numéro
et cliquez sur Editer.
- Enregistrez l'assemblage afin d'enregistrer les paramètres de visualisation de l'assemblage.
