Création manuelle d'une vue en coupe

Depuis SolidWorks 2013, ces types de ligne donnent des résultats différents dans des vues en coupe. Dans les versions précédentes de SolidWorks, ces types de lignes n'affectaient pas les résultats.
  • Les lignes de construction sont ignorées et le segment ne s'affiche pas dans la vue en coupe.
  • Les segments de ligne volumiques s'affichent dans la vue en coupe.

Pour créer manuellement une vue en coupe :

  1. Cliquez sur Vue en coupe tool_Section_View_Drawing.gif (barre d'outils Mise en plan) ou sur Insertion > Vue de mise en plan > Coupe .

    Vous pouvez aussi sélectionner une ligne esquissée, puis cliquer sur l'outil Vue en coupe tool_Section_View_Drawing.gif.

    Si vous sélectionnez une ligne esquissée, le PropertyManager Vue en coupe (avec le label de coupe actuel) s'affiche et vous pouvez définir tout de suite les options pour la vue en coupe.

    Le PropertyManager Vue en coupe apparaît.

  2. Pour créer manuellement une vue en coupe, cliquez sur Editer l'esquisse pour afficher le PropertyManager Insérer une ligne.
  3. Esquissez une ligne de coupe.

    Utilisez l'interférence ou ajoutez des relations pendant que vous esquissez pour mettre la ligne de coupe en relation avec les fonctions présentes dans le modèle.

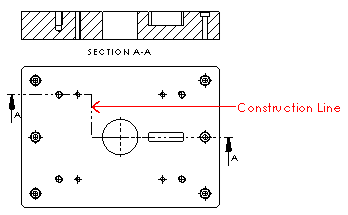

    Pour créer une vue en coupe multiligne ou pour utiliser une ligne de construction comme ligne de coupe, esquissez la ligne de coupe avant de cliquer sur l'outil Vue en coupe.

    Si la ligne de coupe ne coupe pas complètement à travers le cube de visualisation du modèle de la vue, créez une vue de coupe partielle.

    Si vous créez une vue en coupe d'un assemblage ou si le modèle contient une fonction de nervure, définissez les options dans la boîte de dialogue Vue en coupe.

    Lorsque vous déplacez le pointeur, un aperçu de la vue s'affiche si vous avez sélectionné l'option Montrer le contenu pendant le glissement d'une vue de mise en plan dans Options du système > Mises en plan. Vous pouvez également contrôler l'alignement et l'orientation de la vue.

    Si la ligne de coupe comporte plusieurs segments, la vue est alignée orthogonalement, si possible. Pour activer/désactiver l'alignement, dans le PropertyManager Vue en coupe sous Ligne de coupe, cliquez sur Inverser la direction.

    Vue en coupe aplatie
    Alignement activé/désactivé avec Inverser la direction

  4. Cliquez pour placer la vue. Vous pouvez éditer les labels de la vue et modifier la vue en coupe si nécessaire.
