Modifier une variable globale dans la boîte de dialogue Equations

  1. Ouvrez install_dir\samples\whatsnew\Equations\sample1.sldprt.
  2. Dans l'arbre de création FeatureManager®, cliquez à l'aide du bouton droit de la souris sur le dossier Equations et sélectionnez Gestion des équations.

    Manage_EquationsV3

    La boîte de dialogue Equations s'ouvre.

  3. Sélectionnez la vue Equations Equations View Icon.
  4. Cliquez sur la première ligne dans Variables globales pour "overall length" et modifiez l'entrée de la colonne Valeur/Equation de 100 à 200.
  5. Appuyez sur Entrée ou Tab pour passer à la cellule suivante de la ligne Commentaires.

    Le nombre est mis à jour dans la colonne Equivaut à et le modèle est automatiquement reconstruit. Toutes les cotes qui utilisent la variable globale "overall length" voient également leur valeur doubler.

  6. Tapez un commentaire du type Doubled Size (Taille doublée).

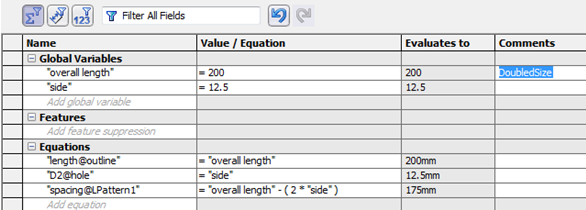

    EquationsView_DoubleSized

  7. Cliquez sur Annuler tool_undo.gif jusqu'à ce que la taille originale de "overall length" soit restaurée (100mm).

    Si l'option Reconstruction automatique est sélectionnée, le modèle reprend ses dimensions originales. Toutes les cotes qui utilisent la variable globale "overall length" reprennent leur valeur d'origine. La cellule Commentaires est également effacée.

  8. Cliquez sur Rétablir tool_redo.gif pour restaurer les nouvelles cotes du modèle.
  9. Supprimez la fonction Enlèv. mat.-Extru.1 :
    1. Dans la section Fonctions, cliquez sur une cellule vide.
    2. Dans l'arbre de création FeatureManager ®, cliquez sur Enlèv. mat.-Extru.1.

      Le nom Fonctions s'affiche. Le logiciel SolidWorks ajoute un = (signe égal) dans la cellule suivante et affiche une liste déroulante avec des options pour Variables globales, Fonctions, Propriétés du fichier et Mesurer.

    3. Dans Variables globales, sélectionnez suppressed et cliquez sur PM_OK.gif.

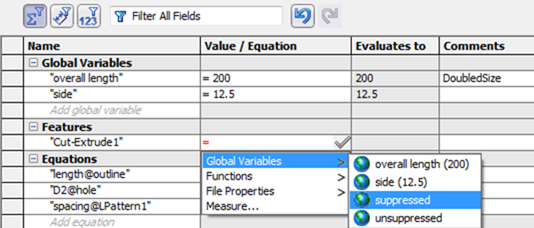

      SuppressedFeature

      Suppressed est ajouté à la colonne Equivaut à.

      Vous pouvez également définir la suppression à l'aide de la syntaxe de la fonction if de Visual Basic.
