Vous affichez ensuite et éditez la position et le diamètre d'une interconnexion et construisez le modèle dans SolidWorks.
- Dans l'arbre de CircuitWorks, développez et sélectionnez Interconnexions

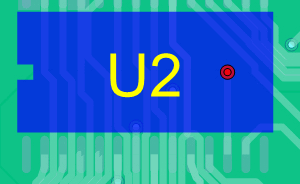

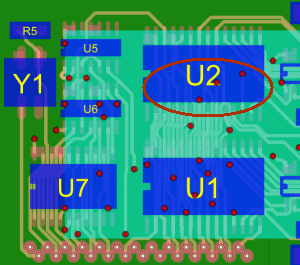

. Il existe 37 interconnexions sur la carte. Il existe trois interconnexions passant par le composant U2 sur la carte.
- Cliquez avec le bouton droit sur la première interconnexion STANDARDVIA_EXAMPLE , puis cliquez sur Propriétés.
Le volet Propriétés de l'interconnexion apparaît.
- Dans Diamètre de l'interconnexion, entrez 1,0 et cliquez sur
.
- Répétez les étapes 2 et 3 pour les deux autres interconnexions STANDARDVIA_EXAMPLE .
- Dans le menu de commande Filtrer de l'onglet Outils, cliquez sur Interconnexions
. Le volet Filtres d'interconnexion apparaît.
- Sélectionnez Supérieurs à et entrez 0,99.
Les trois interconnexions d'un diamètre d'interconnexion de 1,0 mm sont retirées. Les interconnexions filtrées sont supprimées de l'arbre CircuitWorks.
