Erstellt Schub-, Moment-, Drehmoment oder Axialkraftdiagramme für Balken oder Axialkraftdiagramme für Stäbe. Balkendiagramme werden in den lokalen Richtungen für die einzelnen Balken erstellt.
Zum Anzeigen dieses PropertyManagers führen Sie eine Simulation-Studie aus. Klicken Sie mit der rechten Maustaste auf den Ordner Ergebnisse
, und wählen Sie im Kontextmenü die Option Balkendiagramme definieren aus.
Anzeigen
 |
Komponente |
Wählen Sie eine der folgenden Optionen aus:
- Axialkraft
- Schubkraft in Richtung 1
- Schubkraft in Richtung 2
- Moment in Richtung 1
- Moment in Richtung 2
- Drehmoment
Für Stäbe ist nur Axialkraft verfügbar.
|
 |
Einheiten |
Wählen Sie die Einheiten des Diagramms aus.
|
| |
Balkenprofil rendern (langsamer) |
Zeigt Balkendiagramme auf der eigentlichen Balkengeometrie statt auf Zylindern an. |
Ausgewählte Balken
| Alle |
Wählen Sie alle Balken aus.
|
| Auswählen |
Wählen Sie Balken im Grafikbereich aus. Die Software berücksichtigt nur Balken in Ausgewählte Balken.
|
| Balkendiagrammbreite |
Steuert die Breite von Balkendiagramm-Darstellungen zur besseren Sichtbarkeit.
|
Eigenschaft
| |
Titeltext einbeziehen |
Geben Sie einen Titel für die Darstellung ein.
|
| |
Darstellung mit Ansichtsausrichtung des Namens verknüpfen |
Ermöglicht die Verknüpfung der aktiven Darstellung mit einer vordefinierten Ansichtsausrichtung.
|
 |
Mit aktueller Ansicht assoziieren |
Verknüpft die aktive Darstellung mit der aktuellen Ansicht. |
Klicken Sie zum Anzeigen von Balkenrichtungen für ein aktives Balkendiagramm mit der rechten Maustaste auf das Balkendiagrammsymbol, und wählen Sie Einstellungen aus. Wählen Sie im PropertyManager unter Verformungsdarstellungs-Optionen die Option Balkenrichtungen anzeigen aus.
Balkenrichtungen werden in der Mitte der einzelnen Balken angezeigt.

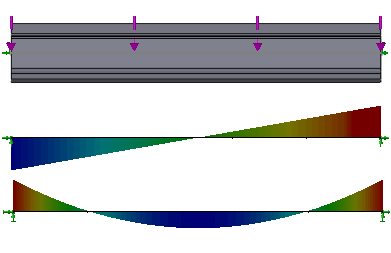

Schub- und Momentdiagramme, die für einen Fixiert-Fixiert-Balken, der einer gleichförmig verteilten Last unterliegt, erstellt werden:
