PropertyManager Austragung

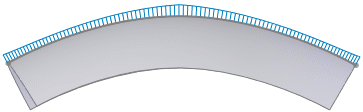

(Verfügbar bei mindestens drei Profilen). Nähert eine Parabel an, die zwischen dem ersten und letzten Profil eingeschrieben ist. Die Tangentialität dieser Parabel steuert die Ausformungsoberfläche, was zu einer vorhersagbareren und natürlicheren Ausformungsoberfläche führt, wenn Abstimmungsbedingungen nicht festgelegt sind.

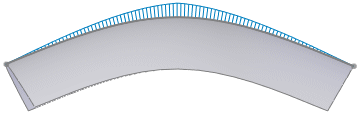

Es wird keine Zwangsbedingung (Krümmung von Null) angewandt.

Wendet eine Tangentialitätszwangsbedingung basierend auf einem ausgewählten Element, das als Richtungsvektor verwendet wird, an. Wählen Sie einen Richtungsvektor und setzen Sie dann den Formschrägewinkel und Tangentenlänge Beginn oder Tangentenlänge Ende fest.

Wendet eine Tangentialitätszwangsbedingung normal auf das Anfangs- oder Endprofil an. Setzen Sie den Formschrägewinkel und Tangentenlänge Beginn oder Tangentenlänge Ende fest.

(Verfügbar, wenn eine Ausformung an bestehende Geometrie angefügt wird.) Macht die aneinander grenzenden Flächen am ausgewählten Anfangs- oder Endprofil tangential.

(Verfügbar, wenn eine Ausformung an bestehende Geometrie angefügt wird.) Wendet eine glatte, visuell ansprechende Ausformung mit durchgehender Krümmung am ausgewählten Ausgangs- oder Endprofil an.

Weitet den Leitkurveneinfluss nur auf die nächste Leitkurve aus.

Weitet den Leitkurveneinfluss nur auf den nächsten Eckpunkt aus. Ein Eckpunkt ist eine scharfe Ecke des Profils. Zwei aneinander grenzende Skizzenelemente, die keine gemeinsame Tangente oder gleiche Krümmungsbeziehung zueinander haben, definieren einen Eckpunkt.

Weitet den Leitkurveneinfluss nur auf die nächste Kante aus.

Weitet den Leitkurveneinfluss auf die gesamte Ausformung aus.

Es wird keine Zwangsbedingung angewandt.

Wendet eine Tangentialitätszwangsbedingung normal auf die Ebene der Leitkurve an. Legen Sie den Formschrägewinkel fest.

Wendet eine Tangentialitätszwangsbedingung basierend auf einem ausgewählten Element, das als Richtungsvektor verwendet wird, an. Wählen Sie einen Richtungsvektor aus, und setzen Sie dann den Formschrägewinkel fest.

(Verfügbar, wenn eine Leitkurve auf der Kante bestehender Geometrie liegt). Fügt Seitentangentialität zwischen den angrenzenden Flächen hinzu, die entlang des Pfades einer Leitkurve liegen, wodurch ein glatterer Übergang zwischen den angrenzenden Flächen erzeugt wird.

Erstellt ein dünnes Feature in eine Richtung von den Profilen unter Verwendung des Werts für Wanddicke. Klicken Sie bei Bedarf auf Richtung wechseln.

Erstellt ein dünnes Feature in beiden Richtungen von den Profilen, wobei in beiden Richtungen derselbe Wert für Dicke angewendet wird.

Erstellt das dünne Feature in beiden Richtungen von den Profilen. Legen Sie die Werte für Wanddicke und Wanddicke fest.
