PropertyManager Schlitz

Erstellen eines Schlitz-Features:

  1. Erstellen Sie ein Teil mit gleichmäßiger Dicke und angrenzenden, planaren Flächen, die eine oder mehrere lineare Kanten oder eine Kette linearer Kanten bilden.
  2. Skizzieren Sie einzelne, lineare Elemente entlang von planaren Flächen, die an Eckpunkten beginnen und enden.


  3. Klicken Sie auf Schlitz Tool_Rip_Sheet_Metal.gif (Blech-Symbolleiste), oder wählen Sie Einfügen > Blech > Schlitz aus.
  4. Führen Sie im PropertyManager unter Schlitzparameter folgende Schritte aus:
    • Wählen Sie interne oder externe Kanten aus
    • Wähen Sie lineare Skizzenelemente aus

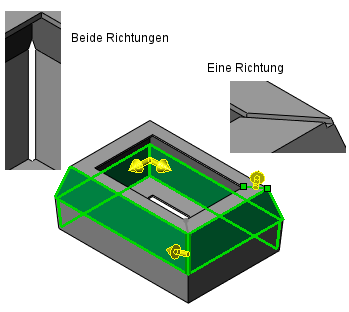

  5. Um einen Schlitz nur in eine Richtung einzufügen, führen Sie einen der folgenden Schritte aus:
    • Klicken Sie auf den Namen der Kante unter Kanten für Schlitz PM_edges_Dev_Analysis.gif, und klicken Sie auf Richtung ändern.
    • Klicken Sie auf die Vorschaupfeile.

    Standardmäßig werden Schlitze in beide Richtungen eingefügt. Bei jedem Klicken auf Richtung ändern ändert sich die Schlitzrichtung in Folge von einer Richtung in die andere und dann zurück in beide Richtung zurück.

  6. Um den Abstand zu ändern, geben Sie einen Wert für Schlitzabstand PM_Gap_Distance.gif ein.
  7. Klicken Sie auf PM_OK.gif.
