Bestehende Beziehungen
 |
Beziehungen |
Zeigt Beziehungen an, die während des Skizziervorgangs automatisch abgeleitet oder mit der Option Beziehungen hinzufügen manuell erstellt wurden. Wenn Sie eine Beziehung in der Liste auswählen, wird die Beschreibung im Grafikbereich hervorgehoben. |
 |
Information |
Zeigt den Status des ausgewählten Skizzenelements an (Voll definiert, Unterdefiniert etc.). |
Beziehungen hinzufügen
Sie können Beziehungen zwischen Spline-Punkten, zwischen Spline-Griffen und zwischen Spline-Griffen und externen Skizzenelementen hinzufügen. Auswahlmöglichkeiten werden angezeigt, wenn die entsprechende Geometrie in der Skizze vorliegt.

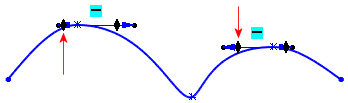

Tangentialität – Radialrichtung ist nicht durch Zwangsbedingungen belegt:
Optionen
| |
Für Konstruktion |
Das Element wird in Konstruktionsgeometrie umgewandelt. |
| |
Krümmung einblenden |
Zeigt den PropertyManager Krümmungsmaßstab an und fügt Krümmungskämme zum Spline hinzu.
|
| |
Interne Kontinuität beibehalten |
Die interne Spline-Krümmung wird beibehalten. Wenn Interne Kontinuität beibehalten deaktiviert ist, verkleinern sich die Krümmungskämme abrupt.
Wenn Interne Kontinuität beibehalten aktiviert ist, verkleinern sich die Krümmungskämme fortlaufend.
|
Die folgenden Optionen sind nur bei Splines verfügbar, die an jedem Ende Krümmungsgriffe haben. Die Standardeinstellung ist Standard.
|
| |
Erhöhung |
Erhöht oder verringert den Grad des Splines. Sie können die Grade auch anpassen, indem Sie die Griffe ziehen. |
| |
Norm |
Wird angezeigt, wenn Sie den Spline erstellen oder wenn Erhöhung deaktiviert ist.
 |
 |
| Norm |
Erhöhung |
|
Parameter
Definieren Sie eine beliebige Kombination der folgenden Parameter, um den Spline festzulegen, wenn beim Spline aufgrund von Beziehungen keine Zwangsbedingungen vorhanden sind.
 |
Anzahl der Spline-Punkte |
Der ausgewählte Spline-Punkt wird im Grafikbereich hervorgehoben. |
 |
X-Koordinate |
Die X-Koordinate des Spline-Punkts wird festgelegt. |
 |
Y-Koordinate |
Die Y-Koordinate des Spline-Punkts wird festgelegt. |
 |
Krümmungsradius |
Steuert den Krümmungsradius an einem beliebigen Spline-Punkt. Krümmungsradius wird nur angezeigt, wenn Sie Krümmungssteuerung hinzufügen  von der Symbolleiste „Spline-Werkzeuge“ oder aus dem Kontextmenü auswählen und einen Krümmungs-Cursor zum Spline hinzufügen. |
 |
Krümmung |
Zeigt den Krümmungsgrad an dem Punkt an, an dem die Krümmungssteuerung hinzugefügt wurde. Krümmung wird nur angezeigt, wenn Sie einen Krümmungs-Cursor zum Spline hinzufügen. |
 |
Tangentiale Gewichtung1 |
Steuert den linken Tangentialitätsvektor durch Modifizierung der Krümmung des Splines am Spline-Punkt. |
 |
Tangentiale Gewichtung 2 |
Steuert den rechten Tangentialitätsvektor durch Modifizierung der Krümmung des Splines am Spline-Punkt. |
 |
Tangentiale Radialrichtung |
Steuert die Tangentialitätsrichtung durch Modifizierung des Spline-Neigungswinkels relativ zur X-, Y- oder Z-Achse. |
 |
Tangentiale Polarrichtung |
Steuert den Erhebungswinkel des tangentialen Vektors hinsichtlich einer Ebene an einem Punkt senkrecht zu einem Spline-Punkt. Sie können auch auf Spline-Griffe bemaßen.
|
| |
Tangentielle Steuerung |
Ermöglicht Spline-Steuerung mittels Tangentiale Gewichtung und Tangentiale Radialrichtung. |
| |
Diesen Griff zurücksetzen |
Bringt den ausgewählten Spline-Griff in den ursprünglichen Zustand zurück. |
| |
Alle Griffe zurücksetzen |
Bringt alle Spline-Griffe in den ursprünglichen Zustand zurück. |
| |
Spline lockern |
Wenn Sie zuerst einen Spline skizzieren und das Steuerungspolygon anzeigen, können Sie jeden beliebigen Knoten auf dem Steuerungspolygon ziehen, um seine Form zu ändern. Wenn das Ziehen zu einem ungleichmäßigen Spline führt, können Sie den Spline erneut auswählen, um ihn im PropertyManager anzuzeigen und auf Spline lockern unter Parameter klicken, um die Form zu glätten. Der Befehl Spline lockern wird wieder verfügbar, wenn Sie einen Knoten auf dem Steuerungspolygon ziehen. |
| |
Proportional |
Die Form des Splines wird beibehalten, wenn Sie die Endpunkte ziehen. Die Größe des ganzen Splines ändert sich proportional. |
