Fertigstellen der Offset-Oberfläche

Ausgeformte Oberfläche Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
Regeloberfläche tool_Ruled_Surface_Mold_tools.gif

Um die korrekte Verjüngung beizubehalten, verwenden Sie die Option Regeloberfläche anstatt Oberfläche verlängern.

Oberfläche verlängern Tool_Extend_Surface_Surfaces.gif

Zum Vereinfachen der Oberflächentrimmung (Oberfläche trimmen).

Oberfläche trimmen Tool_Trim_Surface_Surfaces.gif unter Verwendung der Option Gegenseitig, um Material zu entfernen, das an die horizontale Regeloberfläche angrenzt.

Oberfläche zusammenfügen tool_Knit_Surface_Surfaces.gif (nach dem Trimmen)

Erstellen Sie eine Ebene parallel zur Ebene oben.

Skizzieren Sie ein Rechteck, um eine planare Oberfläche zu erstellen.

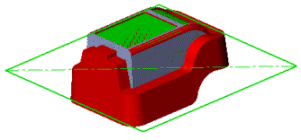

Planare Oberfläche tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif

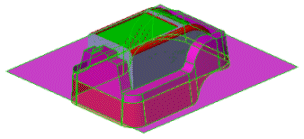

Oberfläche trimmen Tool_Trim_Surface_Surfaces.gif unter Verwendung von Standard, um unterhalb der planaren Oberfläche zu trimmen. mold_mutual_trim_02a.gif
Nach dem Trimmen kann die planare Oberfläche als Basis für die Kern-Formnest-Operation verwendet werden. mold_tooling_split_before.gif
