Anfügen von Stücklistensymbolen an Magnetlinien

Zum Anfügen von Stücklistensymbolen an Magnetlinien gibt es folgende Möglichkeiten:

  • Ziehen Sie das Stücklistensymbol zur Magnetlinie.

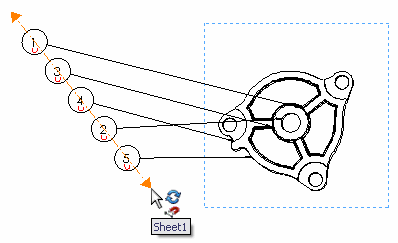

    Der Cursor wird in ein Magnetsymbol geändert prj-17537-magnetic-line-cursor.gif, sobald das Stücklistensymbol an der Magnetlinie einrastet. An einer Magnetlinie eingerastete Stücklistensymbole werden mit einem Magnetsymbol angezeigt, wenn die Magnetlinie sichtbar ist.

  • Klicken Sie auf ein Ende der Magnetlinie, oder ziehen Sie die gesamte Magnetlinie von ihrer Mitte aus, sodass die Stücklistensymbole die Magnetlinie berühren.

    Die Stücklistensymbole rasten an der Linie ein.

Um an einer Magnetlinie angefügte Stücklistensymbole zu verschieben, klicken Sie auf ein Ende der Magnetlinie oder auf eine beliebige Stelle auf der Linie, und ziehen Sie die Linie an die neue Position.
Wenn die Magnetlinien nicht sichtbar sind, wählen Sie ein beliebiges Stücklistensymbol aus, um die Magnetlinien anzuzeigen.
