Skizzieren auf der Fläche eines Teils

Um neue Features auf einem Teil zu erstellen, skizzieren Sie auf der Fläche des Teils dort, wo sich das Feature befinden soll.

Skizzieren auf Modellflächen:

  1. Klicken Sie auf die planare Modellfläche, auf der skizziert werden soll.
  2. Klicken Sie auf ein Skizzierwerkzeug auf der Skizzieren-Symbolleiste, klicken Sie auf Skizze Tool_Sketch.gif, oder wählen Sie Einfügen > Skizze aus

    Es passiert Folgendes:

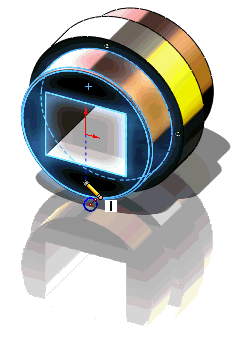

    • Das entsprechende Skizzierwerkzeug wird angezeigt und die Skizze eingeblendet, während Sie das Werkzeug auf der Modellfläche ziehen.
      Ein Gitter wird auf der ausgewählten Fläche angezeigt (falls Sie die Option Gitter anzeigen unter Extras > Optionen > Dokumenteigenschaften > Gitter/Fangen aktiviert haben).
    • Die Meldung Bearbeiten Skizze wird in der Statuszeile am unteren Rand des SolidWorks Fensters eingeblendet.

  3. Um auf einer anderen Fläche zu skizzieren, beenden Sie die aktuelle Skizze, klicken auf die neue Fläche und öffnen eine neue Skizze.

    Sie können auch „Schnelle Skizze“ verwenden, um Skizzen auf planaren Flächen mit einem aktiven Skizzierwerkzeug zu öffnen.
