Eine Breiteverknüpfung zentriert eine Zunge innerhalb der Breite einer Nut.
Zu den Nutbreitenreferenzen können gehören:
- Zwei parallele planare Flächen
-
Zwei nicht-parallele planare Flächen (mit oder ohne Formschräge)
Zu den Zungenreferenzen können gehören:
- Zwei parallele planare Flächen
-
Zwei nicht-parallele planare Flächen (mit oder ohne Formschräge)
-
Eine zylindrische Fläche oder Achse

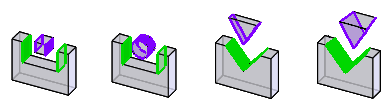

Beispiele:
Hinzufügen einer Breiteverknüpfung:
- Klicken Sie auf Verknüpfung
(Baugruppen-Symbolleiste) oder auf .
- Klicken Sie unter Erweiterte Verknüpfungen auf Breite
.
- Nehmen Sie unter Verknüpfungsauswahl folgende Einstellungen vor:
- Wählen Sie zwei planare Flächen für Breitenauswahl
.
- Wählen Sie zwei planare Flächen oder eine zylindrische Fläche oder Achse für Zungenauswahl
.
- Klicken Sie auf
. Die Komponenten werden so ausgerichtet, dass die Zunge zwischen den Flächen der Nut zentriert ist. Die Zunge kann entlang der Mittelebene der Nut verschoben und um eine Achse normal auf die Mittelebene gedreht werden. Die Breitenverknüpfung verhindert ein horizontales Verschieben oder Drehen der Zunge.
