Erstellen einer Hinweislinie mit mehreren Knicken

Erstellen einer Hinweislinie mit mehreren Knicken:

  1. Klicken Sie auf Hinweislinie mehrmals knicken Tool_Multi_Jog_Leader_Annotation.gif (Beschriftungs-Symbolleiste), oder wählen Sie Einfügen > Beschriftungen > Hinweislinie mehrmals knicken aus.
  2. Klicken Sie auf das Zeichenblatt, eine Modellgeometrie, auf einen Befestigungspunkt einer Beschriftung oder auf ein Skizzenelement.
  3. Bewegen Sie den Cursor, und klicken Sie in den Grafikbereich, um die einzelnen Knickpunkte zu platzieren.

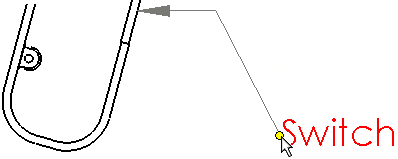

    Beispiel für das Anfügen einer mehrmals geknickten Hinweislinie an einen Befestigungspunkt einer Beschriftung:



  4. Stellen Sie die Hinweislinie fertig, indem Sie auf ein Element (z. B. eine Kante) klicken oder auf das Zeichenblatt doppelklicken.
