Das Format der Datendatei, die CircuitWorks beim Exportieren der Komponentenbibliothek erstellt, entspricht dem beim Import der Datendatei erforderlichen Format.
Jede Zeile der Datendatei enthält die folgenden Felder, jeweils getrennt durch ein Trennzeichen:
- Komponentenbenennung
- Teilname (mit der Erweiterung .sldprt oder .sldasm)
- Komponentenpfad
- Konfigurationsname (Lassen Sie dieses Feld leer, wenn die zuletzt gespeicherte Konfiguration verwendet werden soll.)
- Komponentenhöhe in Metern
-
Komponentenausrichtung (1-6):
-
An 'vorderer' XY-Ebene ausgerichtet - Positiv Z
- An 'oberer' XZ-Ebene ausgerichtet - Positiv Z
- An 'rechter' ZY-Ebene ausgerichtet - Positiv Z
- An 'vorderer' XY-Ebene ausgerichtet - Negativ Z
- An 'oberer' XZ-Ebene ausgerichtet - Negativ Z
- An 'rechter' ZY-Ebene ausgerichtet - Negativ Z
- Referenzdesignator-Ausgangswert (Wird beim Generieren von Referenzdesignatorwerten für den Export als Suffix verwendet.)
- Komponententyp ("3" für elektrische Komponenten)
- CAD-System ("0" für SolidWorks)
- X-Offset der Komponente (Standardeinstellung 0)
- Y-Offset der Komponente (Standardeinstellung 0)
- Komponentenrotation (Standardeinstellung 0)
- Z-Offset der Komponente (Standardeinstellung 0)
Wenn als Dezimaltrennzeichen ein Komma (,) verwendet wird, müssen Sie als Feldtrennzeichen den vertikalen Balken (|) oder Tabulator verwenden.

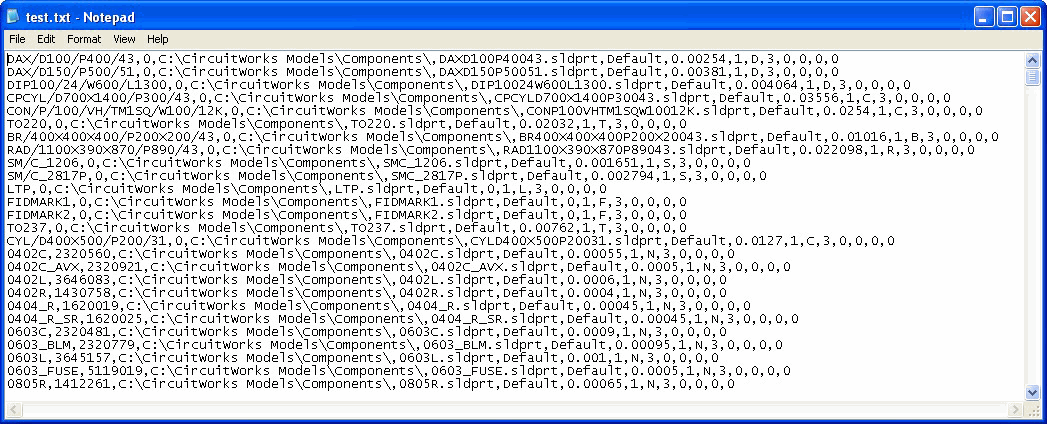

Beispiel für eine Datendatei:
