Im Dialogfeld Achsen können Sie die Anzeige der Achsen während der Betrachtung der Ergebnisse aktivieren bzw. deaktivieren. Die Achsen repräsentieren das in der Diagrammdefinition verwendete globale oder lokale Koordinatensystem.
Aktivieren Sie zum Öffnen dieses PropertyManagers eine Darstellung mit einer Referenzachse oder einem Referenzkoordinatensystem. Klicken Sie mit der rechten Maustaste in den Grafikbereich, und wählen Sie Achsen aus.
Stil
| Linie |
Zeigt Achsen als Linien an. |
| Zylinder |
Zeigt Achsen als Zylinder an. |
| Linienstärke |
Legt die Breite der Linien für die Achsendarstellung fest. |
Achse
| Titel deaktivieren |
Wenn diese Option aktiviert ist, werden die Bezeichnungen der Achsen (X, Y, Z) in der Darstellung nicht angezeigt.
|
| Größe X, Y, Z |
Die Schieberegler legen die Länge der X-, Y- und Z-Achse in der Darstellung fest. |
| Markierung X, Y, Z |
Legt die Anzahl der gleich weit voneinander entfernten Markierungen auf der X-, Y- und Z-Achse fest. |
| Farbe |
Legt die Farben der X-, Y- und Z-Achse fest. Um die Farbe einer Achse zu ändern, klicken Sie auf die Achse, wählen Sie die gewünschte Farbe aus, und klicken Sie anschließend auf OK.
|
Gitter
| XY, YZ, ZX |
Legt die Ebenen der optionalen Gitter fest. Sie können alle, einige oder keines der Kontrollkästchen aktivieren. Die Dichte der Gitter wird durch die Einstellung der Markierungen festgelegt.
|
| Farbe bearbeiten |
Legt die Farbe des Gitters fest. Zum Ändern der Gitterfarbe klicken Sie auf Farbe bearbeiten, wählen Sie die gewünschte Farbe, und klicken Sie auf OK.
|
Position
Legt die Position des Ursprungs der Achsen fest.
| Ursprung |
Die Ergebnisachsen werden am tatsächlichen Ursprung des in der Darstellungsdefinition verwendeten Referenzkoordinatensystems eingefügt. |
| Links unten |
Die Ergebnisachsen werden in der rechten unteren Ecke des Darstellungsfensters angezeigt. |
| Rechts unten |
Die Ergebnisachsen werden in der rechten unteren Ecke des Darstellungsfensters angezeigt. |
| Deaktivieren |
Bei Auswahl dieser Option werden die Achsen in der Darstellung ausgeblendet.
|

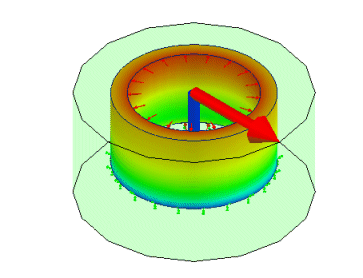

Betrachten Sie einen Zylinder, der einem internen Druck ausgesetzt und am unteren Ende fixiert ist. Die Umfangsspannung wird mit Bezug auf ein zylindrisches Koordinatensystem dargestellt, das durch die Achse des Zylinders definiert wird.
 |
 |
| Achsenposition: Links unten
|
Achsenposition: Ursprung
|
