Schneiden von Volumenkörpern
|

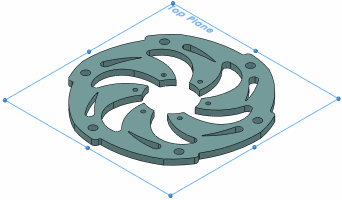

Sie können Körper in 2D erstellen, indem Sie Volumenkörper mit einer Schnittebene schneiden. Verwenden Sie für das Ebenenspannungs-Beispiel einer Scheibe (Abb. unten) die obere Ebene, um das 2D-Modell von der 3D-Geometrie zu extrahieren.
| 3D-Modell |
2D-Schnitt |
 |
 |
Wählen Sie für das axisymmetrische Beispiel einer Schrauben-Mutter-Verbindung jede beliebige Ebene aus, die den Körper und die Rotationsachse schneidet.
Der Schraubenkopf und das Helixmuster des Gewindes werden nicht erstellt.
| 3D-Modell |
2D-Schnitt |
 |
 |
|
|
Verwendung planarer Oberflächen oder Skizzen
|
Sie können Körper mit planarer Oberfläche oder Skizzen auf der Schnittebene zur Erstellung von 2D-Schnitten erstellen. Das Beispiel zeigt einen 3-Punkt-Biegetest auf einer Platte unter Ebenenspannung mit den Oberflächenkörpern auf der Schnittebene erstellt.
|
