Erstellen Sie eine Konstruktionsstudie, um eine Optimierung durchzuführen oder um bestimmte Szenarios Ihrer Konstruktion auszuwerten. Die Konstruktionsstudie bietet einen einheitlichen Arbeitsablauf für Optimierungs- und Evaluierungsstudien. Die aktualisierten Körper und berechneten Ergebnisse können für verschiedene Iterationen oder Szenarios durch Auswählen der entsprechenden Spalten auf der Registerkarte Ergebnisansicht dargestellt werden.
Mithilfe einer Konstruktionsstudie lässt sich eine Vielzahl an Problemen bewältigen. Sie können:
- Definieren Sie mehrere Variablen mit beliebigen Simulationsparametern oder steuernden globalen Variablen.
- Definiern Sie mit Sensoren mehrere Zwangsbedingungen.
- Definiern Sie mit Sensoren mehrere Ziele.
- Modelle ohne Simulationsergebnisse analysieren. Sie können beispielsweise die Masse einer Baugruppe minimieren und dabei Variablen für Dichte und Modellbemaßungen und das Volumen als Zwangsbedingung verwenden.
- Bewerten Sie Konstruktionsauswahlen, indem Sie einen Parameter definieren, der für Körper festlegt, andere Materialien als eine Variable zu verwenden.
Klicken Sie zur Erstellung einer Studie auf Konstruktionsstudie

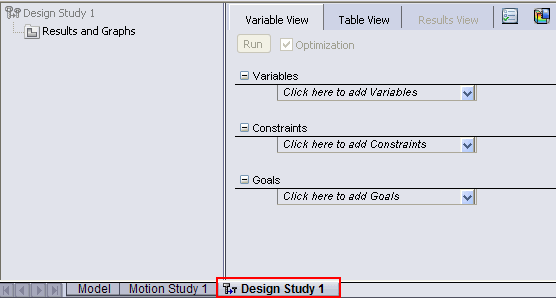

(Extras-Symbolleiste) oder . Im unteren Abschnitt des Grafikbereichs wird eine Registerkarte Konstruktionsstudie angezeigt.
Sie können auch mit der rechten Maustaste auf eine Studienregisterkarte klicken und Neue Konstruktionsstudie erstellen auswählen.
In Konstruktionsstudien stehen verschiedene Sensoren zur Verfügung, je nach Ihrer SolidWorks Lizenz und abhängig davon, ob Sie eine Evaluierungsstudie oder eine Optimierungsstudie ausführen.
