Sie können ein 2D-Diagramm des gewünschten Ergebnisses auf einer ausgewählten Kante des Modells erstellen. Das Diagramm zeigt das Ergebnis (Y-Achse) im Verhältnis zum parametrischen Abstand entlang der ausgewählten Kante (X-Achse). Diese Option ist nur bei Auswahl einer einzelnen Kante verfügbar.
- Zeigen Sie die gewünschte Ergebnisdarstellung im Grafikbereich an.
- Klicken Sie in der Studien-Baumstruktur von Simulation mit der rechten Maustaste auf das Darstellungssymbol, und wählen Sie im Kontextmenü die Option Sondieren
aus.
- Wählen Sie im PropertyManager Sondierungsergebnis unter Optionen die Option Auf ausgewählte Elemente aus.
- Unter Ergebnisse:
- Klicken Sie im Grafikbereich auf die Kante, deren Ergebnis dargestellt werden soll.
- Klicken Sie auf Aktualisieren.
Die Ergebniswerte werden für alle Knoten aufgelistet, die mit der ausgewählten Kante verknüpft sind. Um die parametrische Variable umzukehren, klicken Sie auf Kantendarstellung umkehren.
- Klicken Sie unter Berichtsoptionen auf Darstellung.

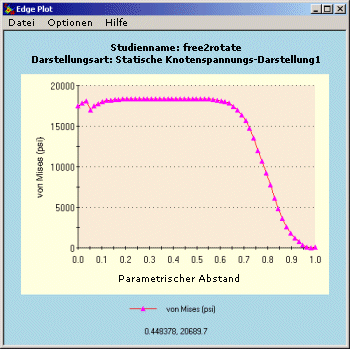

Das Fenster Kantendarstellung wird geöffnet. Es zeigt Werte des angezeigten Ergebnisses (Y-Achse des Diagramms) in Abhängigkeit vom parametrischen Abstand auf der gewählten Kante normalisiert zu 1 (X-Achse).
- Klicken Sie auf
, um das Diagrammfenster zu schließen.
- Klicken Sie auf
.
