Dieser Befehl ist über die Menüs „Rohrsysteme“ und „Schlauchsystem“ zugänglich. In diesem Thema werden die Schritte über das Menü "Rohrsysteme" beschrieben.
So legen Sie Spulen in einer Leitungsführungs-Baugruppe fest:
-
Klicken Sie auf .
Sie können auch mit der rechten Maustaste auf das Feature Leitung im FeatureManager und dann auf Spulen definieren
klicken.

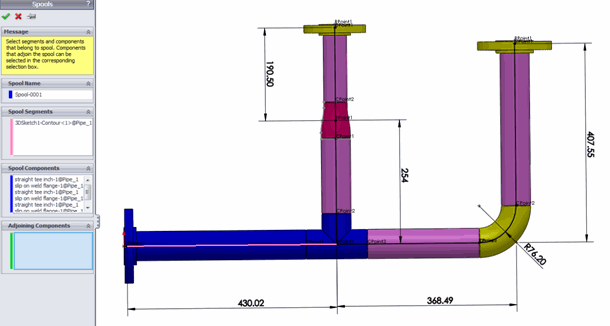

Im PropertyManager Spulen werden der Name, die Farbe und die Linienart für die Spule und ihre Komponenten aufgelistet.
- Wählen Sie in der Baugruppe die Skizzenelemente aus, aus der die Spule bestehen soll.
Anmerkung: Sämtliche Segmente und Komponenten einer Spule müssen aneinander angrenzen. In Spulen sind keine Lücken zulässig. Darüber hinaus können Sie immer jeweils nur eine Spule definieren.
- Klicken Sie für angrenzende Komponenten auf den PropertyManager, und wählen Sie in der Baugruppe die Komponenten aus, die außerhalb der Spule liegen sollen. Bei diesen Komponenten handelt es sich in der Regel um T-Stücke und Rohrbögen, die während des Produktionsprozesses mit der Spule verbunden werden sollen.
- Sie können Komponenten hinzufügen oder entfernen, indem Sie die Elemente zwischen Komponenten und Angrenzende Komponenten im PropertyManager ziehen und ablegen.
- Klicken Sie auf
.Spulen werden in Ordnern im FeatureManager-Strukturbaum der Leitung angeordnet. Zudem wird für jede Spule ein Anzeigestatus erzeugt.
Die Erstellung von Spulenzeichnungen, Stücklisten, der Import von P&ID-Daten sowie der Export von Spulendaten in PCF ist Bestandteil der Rohr- und Schlauchsystemfunktionalität. Sie können Spulenoptionen im jeweiligen PropertyManager für diese Funktionen auswählen.
