Sie können ein Teil verschieben, nachdem es in einem Leitungsweg platziert wurde.
- Positionieren Sie die Triade wie in Positionieren von Teilen mit der Triade beschrieben.
- Klicken Sie, und ziehen Sie einen Ziehpunkt, um das Teil zu verschieben.
Das Teil wird um die angezeigte Strecke verschoben, und die Rohre werden getrennt dargestellt.
-
Lassen Sie die Maustaste los, wenn Sie die gewünschte Position erreicht haben.

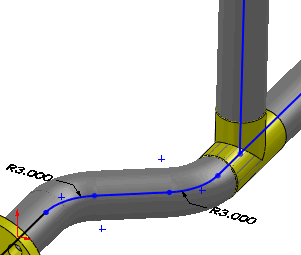

Die Rohre gehen wieder eine Verbindung ein, außer wenn Sie das Teil so verschieben, dass es nicht ausgerichtet ist. In diesem Fall werden Führungslinien bzw. Leitlinien angezeigt; siehe Abbildung.
-
Konvertieren Sie die Leitlinien mit Automatische Leitung
in eine Leitung. Sie können auch mit der rechten Maustaste auf eine Leitlinie klicken und Leitlinien konvertieren auswählen.
Die Leitlinien werden in eine Leitung konvertiert.
Leitlinien werden nur in einer Bearbeitungssitzung angezeigt, in der Fittings mithilfe der Triade verschoben werden.
