Dokumenteigenschaften - Stücklistensymbole

Sie können für Stücklistensymbole Zeichnungseinstellungen auf Dokumentebene festlegen. Sie können diese Einstellungen im PropertyManager außer Kraft setzen. Für alle Dokumenttypen verfügbar.

Um diese Seite zu öffnen, klicken Sie mit einer geöffneten Zeichnung auf Optionen (Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften und dann Beschriftungen > Stücklistensymbole aus.

Stücklistensymbol-Basisnorm

Stücklistensymbol-Basisnorm

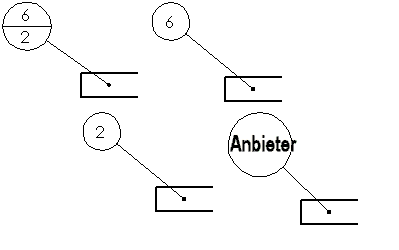

Oben Wählen Sie für den oberen Bereich von Stücklistensymbolen des Typs Kreisförmige Trennlinie oder alle anderen Stücklistensymboltypen Folgendes aus:
  • Text
  • Artikelnummer
  • Menge
  • Benutzerdefinierte Eigenschaften
Oben gilt für einzelne und geschichtete Stücklistensymbole.
Unten Wählen Sie für den unteren Bereich von Stücklistensymbolen des Typs Kreisförmige Trennlinie Folgendes aus:
  • Text
  • Artikelnummer
  • Menge
  • Benutzerdefinierte Eigenschaften

Einzelnes Stücklistensymbol

Stil Wählen Sie Keiner aus, um den Stücklistensymboltext ohne Rand anzuzeigen, oder wählen Sie eine Stücklistensymbolform aus. Der Standard ist Rund.
Kreisförmig Dreiecksprofil
Sechseck Box
Raute Fünfeck
Kreisförmige Trennlinie Fahne - Fünfseitig
Fahne - Dreieck Unterstrichen
Quadrat Quadratischer Kreis
Prüfen Kein
Größe Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße).

Geschichtete Stücklistensymbole

Stil Wählen Sie eine Stücklistensymbolform aus.
Größe

Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße).

Layout autom. Stücklistensymbol

Wählen Sie ein Layout aus:
  • Quadrat
  • Unten
  • Links
  • Kreisförmig
  • Oben
  • Rechts
Quadratisches Layout
