Mit einem Muster werden die ausgewählten Features in einer Anordnung vervielfacht, wobei dies auf einem Ausgangs-Feature basiert. Sie können ein lineares Muster, ein kreisförmiges Muster, ein kurvengesteuertes Muster, ein Füllmuster erstellen oder Skizzenpunkte oder Tabellenkoordinaten zur Erstellung des Musters verwenden.
Bei dem Spiegeln-Vorgang werden die ausgewählten Features oder alle Features kopiert, indem sie an der ausgewählten Ebene oder Fläche gespiegelt werden.
Um SolidWorks Farb-, Textur- und Gewindedarstellungsdaten auf alle referenzierten Musterkopien und gespiegelte Features fortzusetzen, wählen Sie die Option Visuelle Eigenschaften fortsetzen im PropertyManager aus.
Bei Mehrkörper-Teilen können Sie das Muster oder das Spiegeln-Feature verwenden, um mehrere Körper im selben Dokument zu mustern oder zu spiegeln.
 |
 |

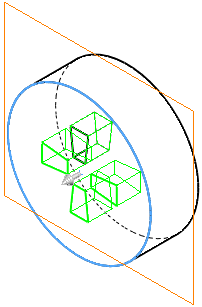

| Mehrkörper-Teile an einer Ebene gespiegelt |
Die Software unterstützt auch eine vollständige Vorschau der Muster- und Spiegel-Features.
