Die Bemaßungsansicht zeigt alle Bemaßungen an, die im aktiven Teil oder der Baugruppe verwendet werden, einschließlich jener, mit einem festgelegten Wert und jener, die durch Gleichungen definiert sind. Diese Ansicht erleichtert das Umbenennen oder die Änderung von Werten mehrerer Bemaßungen.
Bemaßungen mit einem festgelegten Wert sind nur in dieser Ansicht sichtbar, nicht in der Gleichungsansicht oder der Geordneten Ansicht.
Es gibt zwei Versionen der Bemaßungsansicht, eine für Teile und eine für Baugruppen.

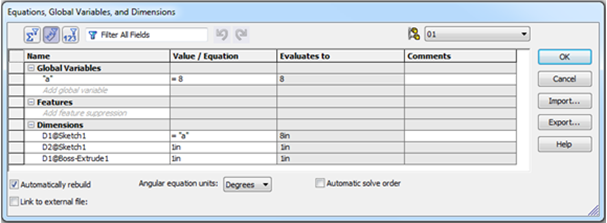

In der Bemaßungsansicht für ein Teil sind folgende Funktionen ausführbar:
- Fügen Sie neue globale Variablen hinzu, benennen Sie bestehende um, bearbeiten Sie sie und unterdrücken Sie sie.
- Fügen Sie Gleichungen hinzu, um Features zu unterdrücken.
- Benennen Sie Bemaßungswerte um, und ändern Sie sie, oder fügen Sie Gleichungen zu Bemaßungen hinzu.
- Fügen Sie Kommentare zu globalen Variablen und Features hinzu, sowie zu Bemaßungen mit Gleichungen.

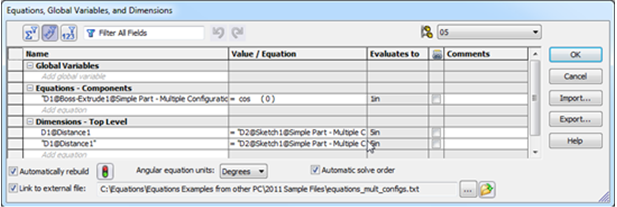

In der Bemaßungsansicht für eine Baugruppe sind folgende Funktionen ausführbar:
- Fügen Sie neue globale Variablen hinzu, benennen Sie bestehende um, bearbeiten Sie sie und unterdrücken Sie sie.
- Sie können Gleichungen für Komponenten hinzufügen und vorhandene Gleichungen umbenennen, bearbeiten und unterdrücken.
- Sie können übergeordnete Bemaßungen der Baugruppe umbenennen und bearbeiten.
- Sie können Kommentare zu globalen Variablen und Gleichungen für Komponenten sowie zu Bemaßungen mit Gleichungen hinzufügen.
Wenn Sie eine Gleichung unterdrücken, die einer Bemaßung zugewiesen ist, verwendet die Bemaßung den letzten evaluierten Wert. Wenn Sie die Unterdrückung der Gleichung aufheben, verwendet die Bemaßung die Gleichung statt des Werts.
In der Spalte Name stehen Namen von globalen Variablen, Features und Gleichungen in Anführungszeichen, was bei Namen von Bemaßungen nicht der Fall ist. In der Spalte Wert/Gleichung beginnen Bemaßungen, die durch Gleichungen definiert sind, mit = (Gleichheitszeichen), während Bemaßungen mit einem festgelegten Wert nicht mit = beginnen.
