Sie können Schnitt-Features erstellen, indem Sie Ausschneiden
in der 2D-zu-3D-Symbolleiste mit partiellen Skizzen verwenden.
Linear ausgetragener Schnitt auf der Features-Symbolleiste akzeptiert nur vollständige Skizzen.
Ein Schnitt-Feature erstellen:
- Bearbeiten Sie eine Skizze.
- Wählen Sie die Skizzenelemente, die für das Feature nötig sind, aus.
Sie brauchen dabei keine ganze Skizze auszuwählen.
- Halten Sie die Strg-Taste gedrückt, und wählen Sie eine Fläche aus, die der Anfangspunkt für den Schnitt sein soll.
- Klicken Sie in der 2D-zu-3D-Symbolleiste auf Ausschneiden, oder klicken Sie auf . Klicken Sie dann in den Grafikbereich, um die Richtung für den Schnitt anzugeben.
Der PropertyManager Schnitt-Linear austragen wird eingeblendet.
- Bearbeiten Sie im PropertyManager Basis-Linear austragen die Eigenschaften.
Bei der 2D-zu-3D-Konvertierung können Sie die Tiefe eines blinden Schnitts definieren, indem Sie ein Skizzenelement auswählen. Klicken Sie auf
Tiefe
, und wählen Sie ein Element in einer Skizze aus.
- Klicken Sie auf OK
.
| Beispiel eines Schnitts in einer 2D-zu-3D-Konvertierung |
|---|
|

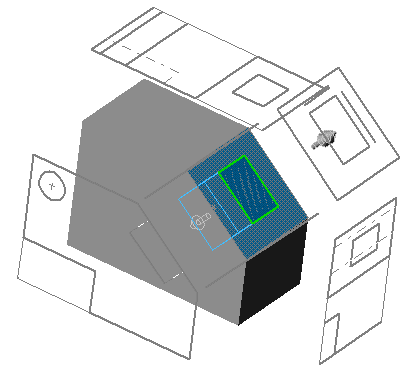

Wählen Sie die Skizzenelemente, die in der Hilfsansicht gezeigt werden, für die Definition des Schnitts aus.
Halten Sie die Strg-Taste gedrückt, und wählen Sie die Fläche, die am Basis-Feature eingeblendet ist, als Anfangspunkt aus.
|
|
| Klicken auf Schnitt (2D-zu-3D-Symbolleiste), und klicken Sie dann in den Grafikbereich, um die Richtung des Schnitts anzugeben. |
|
|
Klicken Sie im PropertyManager Schnitt-Linear austragen auf Tiefe, und wählen Sie die Linie in der Vorderansicht aus, um die Tiefe des Schnitts zu definieren.
Klicken Sie auf OK.
Klicken Sie auf Verdeckte Kanten sichtbar in der Ansichts-Symbolleiste, damit Sie den Schnitt sehen können.
|
|
