Kombinieren von Positionsbemaßungen:

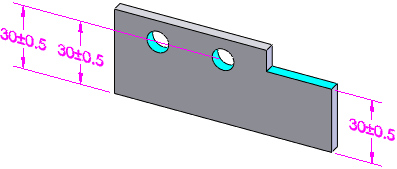

- Öffnen Sie ein Modell, das Bemaßungen enthält, die kombiniert werden sollen. Sie können beispielsweise die drei abgebildeten Bemaßungen in eine Spezifikation kombinieren.
Positionsbemaßungen, die Sie kombinieren, müssen alle dasselbe Ursprungs-Feature aufweisen.
- Wählen Sie mit gedrückter Strg-Taste die drei Bemaßungen von links nach rechts aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Bemaßung kombinieren aus dem Kontextmenü.

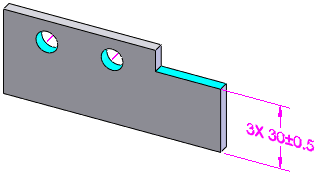

Die Bemaßungen werden bei der zuletzt ausgewählten Bemaßung in eine Bemaßung kombiniert. Die Anzahl der referenzierten Kopien wird automatisch hinzugefügt.
Um kombinierte Bemaßungen wieder in einzelne Bemaßungen aufzulösen, klicken Sie mit der rechten Maustaste auf die kombinierte Bemaßung, und wählen Sie Kombinierte Bemaßungen unterbrechen aus dem Kontextmenü. Um Form- und Lagetoleranzen zu kombinieren oder aufzubrechen, verwenden Sie die Optionen Form- und Lagetoleranzen kombinieren und Kombinierte Form- und Lagetoleranzen unterbrechen.
