Verknüpfen von Werten mit Hilfe einer globalen Variable im Dialogfeld Modifizieren:
-

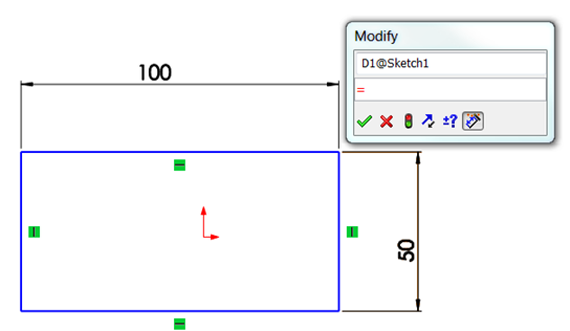

Doppelklicken Sie auf die Bemaßung, und geben Sie dann im Dialogfeld Modifizieren das = (Gleichheitszeichen) ein.
Sie müssen das Gleichheitszeichen eingeben, um die globale Variable der Bemaßung zuzuordnen. Andernfalls können Sie eine neue globale Variable erstellen, die jedoch nicht der Bemaßung zugeordnet wird.
- Geben Sie einen Namen für die globale Variable ein.
Der Name wird gelb angezeigt, und das Symbol Globale Variable erstellen erscheint.
- Klicken Sie auf Globale Variable erstellen
.
- Klicken Sie auf
.
wird im Grafikbereich neben der Bemaßung angezeigt.

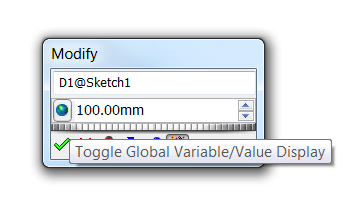

- Schalten Sie durch Klicken auf die Schaltfläche Globale Variable
zwischen der Anzeige von Wert und Name um.
-

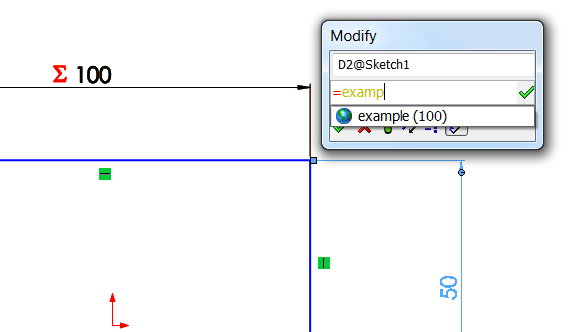

Suchen Sie nach der Bemaßung, die Sie der globalen Variable zuordnen möchten. Doppelklicken Sie auf die Bemaßung, und geben Sie dann im Dialogfeld Modifizieren das = (Gleichheitszeichen) und weitere Zeichen des globalen Variablennamens ein.
Daraufhin wird ein Flyout-Menü mit dem Namen angezeigt, der mit den von Ihnen eingegebenen Zeichen übereinstimmt.
- Wählen Sie den Namen der globalen Variablen aus, und klicken Sie auf .

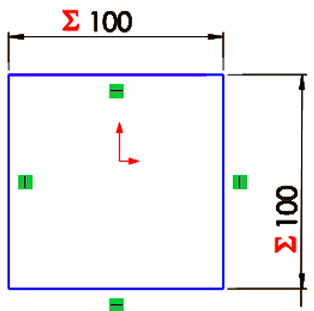

Beide Bemaßungen werden mit der globalen Variablen verknüpft.
- Wiederholen Sie dies für so viele Bemaßungen wie erforderlich.
Sie können die globale Variable durch Doppelklicken auf die Bemaßungen im Dialogfeld
Modifizieren oder durch Bearbeiten der Werte im Dialogfeld
Gleichungen bearbeiten.
Globale Variablen sind bidirektional, d. h., dass mindestens zwei Bemaßungen für die globale Variable definiert sind und dass Änderungen an der einen Bemaßung in der anderen Bemaßung nachgezogen werden.
