Schnitte

Sie können die Ebene ziehen, um den Schnitt zu ändern.

1. Klicken Sie auf Schnitt einfügen oder auf Extras > Schnitt.

   Eine Schnittebene wird angezeigt, die normal auf das Modell ist.



2. Ziehen Sie die Ebene, die sich nun entlang der normalen Achse zum Modell verschiebt.


3. Wählen Sie auf der Registerkarte Schnitt eine der folgenden Optionen aus.

   Option	Bezeichnung
   X-Y-Ebene
   Y-Z-Ebene
   X-Z-Ebene
   Flächenebene	Wählen Sie zunächst eine Fläche und anschließend diese Option aus, um eine Schnittebene zu erstellen, die parallel zur ausgewählten Fläche ist. Durch das Doppelklicken auf eine Fläche wird diese Option ebenfalls aktiviert.
   Umkehren	Wendet das Modell entlang der gegenwärtig angezeigten Ebene, damit die andere Seite des Modells angezeigt wird.
   Ansicht normal auf Ebene	Zeigt das Modell normal zur Ebene an.
   Ebene einblenden	Zeigt die Schnittebene an.
   Endkappe einblenden	Zeigt die Kanten als mit Endkappen versehene Flächen an.

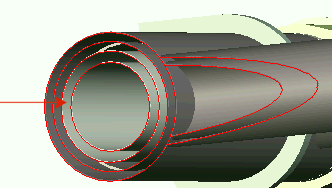

   Schnitt mit Endkappe und ausgefüllt

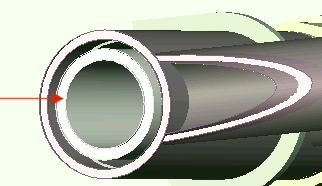

   Schnitt ohne Endkappe und hohl

4. Um die Auswahl des Werkzeugs Schnitt aufzuheben, klicken Sie erneut auf das Werkzeug.
