PropertyManager Magnetlinie

Sie können mithilfe von Magnetlinien Stücklistensymbole ausrichten.

Um diesen PropertyManager anzuzeigen, klicken Sie in einer Zeichnung auf Magnetlinie Tool_magnetic_line_annotations.gif (Beschriftungs-Symbolleiste) oder auf Einfügen > Beschriftungen > Magnetlinie.

Parameter

  Länge Legt die Linienlänge fest.
  Winkel Legt den Winkel der Linie zwischen 0 und 180 Grad von der Horizontalen fest.
  Abstand Wählen Sie eine der folgenden Optionen aus:

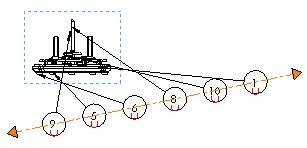

Gleich

Verteilt die Stücklistensymbole gleichmäßig unter den äußeren Stücklistensymbolen.

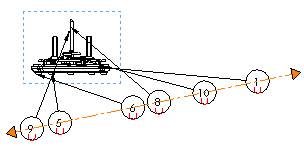

Freies Ziehen

Sie können die Stücklistensymbole beliebig auf der Linie platzieren.
