Dokumenteigenschaften - Bezugshinweise

Sie können für Bezugshinweise Zeichnungseinstellungen auf Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

Um diese Seite zu öffnen, klicken Sie mit einer geöffneten Zeichnung auf Optionen (Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften und dann Beschriftungen > Bezugshinweise aus.

Bezugshinweis-Basisnorm

Bezugshinweis-Basisnorm
Textausrichtung Wählen Sie Folgendes aus:
  • Mitte
  • Links
  • Rechts
Hinweislinienanzeige Wählen Sie zwischen:
  • Unterstrichen
Automatische Ausrichtung der Hinweislinie (verfügbar für die DIN- und JIS-Norm) Ermöglicht, dass die Hinweislinie in einem Stücklistensymbol von einer Seite des Stücklistensymbols gefangen wird.

Rand

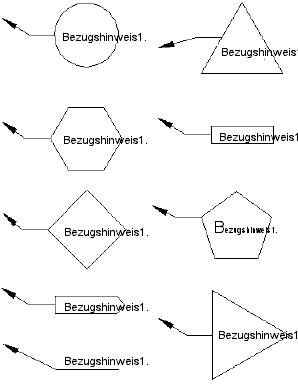

Stil Wählen Sie Keiner aus, um den Bezugshinweistext ohne Rand anzuzeigen, oder wählen Sie eine Randart aus.
Größe Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen), Standard (passt sich automatisch an den Text an) oder Benutzergröße (wo Sie die Stücklisten-Symbolgröße definieren können).
Wenn Sie Standard auswählen, können Sie einen Abstand hinzufügen, um den Offset zwischen Rand und Text festzulegen.
tight-fit.gif tight-fit-padded.gif
Standard Standard mit einem Abstand von 0,25 Zoll
