Si può scegliere di calcolare il limite di tolleranza piegatura o la deduzione di piegatura per determinare la lunghezza piatta del materiale di lamiera a cui assegnare la quota desiderata della parte piegata. Altri metodi sono le tabelle di piegatura, il Fattore K e il calcolo della piegatura.
Calcolo del limite di tolleranza piegatura e della deduzione di piegatura
L'equazione che segue viene usata per determinare la lunghezza totale piatta quando vengono usati i valori di limite di tolleranza piegatura:
Lt = A + B + BA
L'equazione che segue viene usata per determinare la lunghezza totale piatta quando vengono usati i valori della deduzione di piegatura:
Lt = A + B - BD
dove:
- Lt è la lunghezza totale piatta

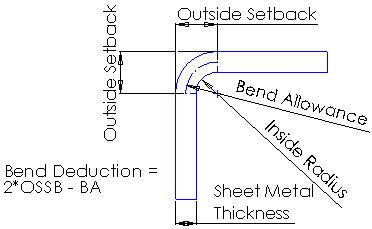

- A e B sono visualizzati nell'illustrazione
- BA è il valore del limite di tolleranza piegatura
- BD è il valore di deduzione della piegatura
Valore del limite di tolleranza piegatura e deduzione di piegatura
È possibile specificare il limite di tolleranza piegatura o la deduzione di piegatura per tutte le piegature di lamiera immettendolo alla creazione della piegatura.
Per definizione, il limite di tolleranza piegatura è uguale alla lunghezza dell'arco della piegatura misurata lungo l'asse neutro del materiale. Di definizione, la deduzione di piegatura è la differenza tra il limite di tolleranza piegatura e due volte la transizione esterna.
