La seconda pagina del PropertyManager Immagine per schizzo permette di tracciare contorni o selezionare aree a colori per generare dati vettoriali. Ciò crea uno schizzo che si può salvare e modificare secondo le esigenze.
Alcuni utilizzi comprendono la conversione:

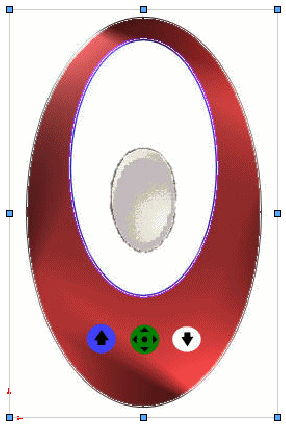

- Logo aziendale
- Progetti geometrici scansionati:

La seconda pagina del PropertyManager Immagine di schizzo è disponibile solo come aggiunta. Fare clic su quindi selezionare Autotraccia nella finestra di dialogo.
Fare clic su
e dalla seconda pagina del PropertyManager Immagine di schizzo applicare questi parametri per convertire i dati raster ai dati vettoriali:
Impostazioni di tracciamento
|
Strumenti di selezione
|
Usa per selezionare le aree rettangolari

|
Selezionare le aree rettangolari.

|
Usa per selezionare le aree a mano libera

|
Selezionare aree a forma irregolare tracciando linee consecutive diritte e a curva.

|
Usa per selezionare le aree del poligono

|
Selezionare aree del poligono tracciando linee consecutive diritte.

|
Usa per selezionare il colore

|
Selezionare l'area basata sul colore.

|
|
|
|
Indica il colore selezionato con lo strumento di selezione Usa per selezionare il colore . |
|
Inizia il tracciamento
|
Visualizza i risultati della propria area o selezione del colore. |
Impostazioni di anteprima
Mostra immagine di origine
|
|
Mostra geometria tracciata
|
Selezionare o deselezionare per visualizzare la geometria tracciata selezionata per la conversione. |
|
|
Mostra immagine di origine selezionata |
Mostra immagine di origine e Mostra geometria tracciata selezionate |
|
Mostra immagine di origine deselezionata e Mostra geometria tracciata selezionata |
Adattamenti
Tutte le tacche regolano il livello dell'immagine di origine.
Applica
Applica
|
Fare clic su Applica per autenticare la geometria del tracciamento. |
La geometria del tracciamento non diviene la geometria SolidWorks salvabile come file .sldprt fino a quando si esce dal PropertyManager di Sketch Picture.
