Modifica di proprietà e filtraggio delle vie

Ora è possibile modificare la posizione e il diametro di una via, filtrare una via e creare il modello in SolidWorks.

  1. Nell'albero di CircuitWorks espandere e selezionare Vie Vias 16x16.png.

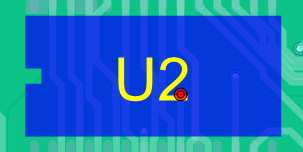

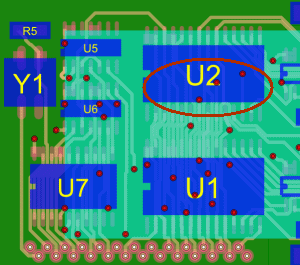

    La scheda include 37 vie, tre delle quali attraversano il componente U2.


  2. Fare clic con il pulsante destro del mouse sulla prima via STANDARDVIA_EXAMPLE Vias 16x16.png e scegliere Proprietà.

    Verrà visualizzato il riquadro Proprietà via.


  3. Per Diametro vie immettere 1.0 e fare clic su PM_OK.gif.
  4. Ripetere i passaggi 2 e 3 per le altre due vie STANDARDVIA_EXAMPLE Vias 16x16.png.



  5. Nel menu del comando Filtro della scheda Strumenti fare clic su Vie Vias_Filtered_16x16.png.

    Verrà visualizzato il riquadro Filtri vie.

  6. Selezionare Maggiore di e immettere 0,99.

    Le tre vie con diametro di 1.0 mm vengono escluse dal filtro e risultano sospese nell'albero di CircuitWorks.
