2つの面が接触すると、内力の平衡が接触領域で生まれます。接触により生じる内力を一覧表示できます。接触と摩擦荷重は、接触（No Penetration）やシュリンク接合（Shrink Fit）、仮想壁（Virtual Wall）の接触条件を持つ構成部品の面の間に生じます。ソフトウェアは、選択されたエンティティ、またはモデル全体の指定された荷重の X、Y、Z 成分がリストされます。
接触力または摩擦力をリスト表示するには、結果
（Results）を右クリックし、力の結果リスト表示（List Result Force）を選択します。オプション（Options）で接触/摩擦力（Contact/Friction force）を選択します。
Simulation CommandManager のをクリックすることもできます。
選択アイテム
 |
平面、軸、または座標系 |
選択エンティティに関連する結果を表示します。
|
 |
単位 |
出力単位を設定します。 |
 |
面、エッジ、または頂点（Faces, Edges, or Vertices） |
選択したエンティティが一覧表示されます。 |
 |
搭載部品（Components） |
選択した構成部品をリストします。
|
 |
時間ステップ |
非線形解析および落下試験でのみ使用できます。反力を表示する時間ステップの番号を設定します。
|
 |
|
非線形解析および落下試験でのみ使用できます。選択したプロット タイプに対応する時間が表示されます。 |
| |
アップデート |
現在選択されている幾何要素に基づいて結果を更新します。 |
接触/摩擦力
接触（垂直）荷重と摩擦荷重の X、Y、Z 成分と、選択したエンティティとモデル全体の接触荷重または摩擦荷重を表示します。
| 力のタイプ（Force Type） |
|
次のいずれかのオプションを選択します:
|
中
|
接触による垂直荷重を一覧表示します。
|
|
摩擦抵抗
|
接触による摩擦荷重を一覧表示します。
|
|
合計(TOTAL)
|
この合計荷重は選択されたエンティティの各要素で計算された垂直力と摩擦力の合計です。
|
|
| 応答グラフ |
 |
非線形解析スタディおよび落下試験スタディでのみ使用できます。 接触荷重と摩擦荷重の X、Y、Z 成分と、選択したエンティティとモデル全体の合成接触荷重の、2D 時刻歴プロットを作成します。 |
表示オプション
| 合力表示 |
3 つの力ベクトル (X、Y、Z 成分) を合力ベクトルに変換するときに選択します。合力ベクトルのみが表示されます。 |

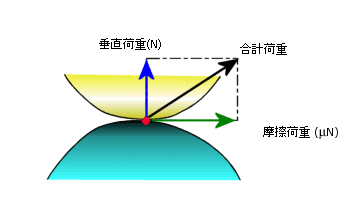

接触/摩擦荷重の例
