梁力リスト表示

この PropertyManager にアクセスするには、梁の Simulation スタディを実行します。結果 （Results）を右クリックし、梁力リスト表示（List Beam Forces）を選択します。

リスト（List）

	力（Forces）	軸力、せん断とモーメント（方向1 と 方向2）、トルク（軸方向に対するモーメント）の値を表示します。
	応力	軸応力、曲げとせん断応力（梁方向1 と 梁方向2 に対する応力）、ねじり応力、上限軸および曲げ応力の値を表示します。 トラスでは軸力と応力のみが使用可能です。
	単位	荷重を N、lbf、または kgf 単位で表示します。応力を N/m^2、psi、または kgf/cm^2 単位で表示します。

梁の範囲

開始（Start）と終了（End）の値を入力し、モデルの梁サブセットの結果を表示します。値は、Simulation スタディ ツリーの梁（Beams）フォルダのリストに対応しています。

	力（Forces）	軸力、せん断とモーメント（方向1 と 方向2）、トルク（軸方向に対するモーメント）の値を表示します。
	応力	軸応力、曲げとせん断応力（梁方向1 と 梁方向2 に対する応力）、ねじり応力、上限軸および曲げ応力の値を表示します。 トラスでは軸力と応力のみが使用可能です。
	単位	荷重を N、lbf、または kgf 単位で表示します。応力を N/m^2、psi、または kgf/cm^2 単位で表示します。

力リスト表示と応力リスト表示のダイアログ ボックス（List Forces and List Stresses Dialog Boxes）

	極端な値のみを表示	梁のボディの長さ全体を通して極端な値のみがリストされます。
	梁の端点のみを表示	個々の梁のボディの端点における結果のみを表示します。
	単位	荷重を N、lbf、または kgf 単位で表示します。応力を N/m^2、psi、または kgf/cm^2 単位で表示します。
	梁名	Simulation スタディ ツリーの梁（Beams）フォルダに表示される梁ボディに対応する梁名を表示します。
	要素(Element)	要素番号を表示します。

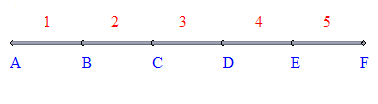

	End	各要素の2つの端節点を表示します。
	保存	テーブルを Excel ファイル (*.csv) またはテキスト ファイル (*.txt) として保存します。 テーブルの一部を Microsoft Excel またはテキスト エディターにコピーすることもできます。セルの範囲を選択して右クリックし、コピー（Copy）を選択します。
