FilletXpert PropertyManager - コーナー(FilletXpert Corner PropertyManager)

FilletXpert PropertyManager は、FilletXpertを Fillet PropertyManager でクリックしたときに現れます。FilletXpert は、固定半径フィレットのみを作成、編集できます。PropertyManager は最後に使用した状態を記憶しています。

FilletXpert にアクセスするには、フィレット (Fillet) (フィーチャー ツールバー) をクリックするか、挿入 (Insert) > フィーチャー (Features) > フィレット/ラウンド (Fillet/Round)を選択し、PropertyManager でFilletXpertをクリックします。

コーナー面(Corner Faces)

	コーナー面(Corner Faces)	グラフィックス領域でフィレットコーナーを選択します。
	その他の方法	ポップアップの中に代わりのフィレットコーナープレビューを表示します。

コピー ターゲット(Copy Targets)

コピー ターゲット(Copy Targets)	コーナー面(Corner Faces)で選択されたフィレットコーナーにコピーするためにターゲットフィレットコーナーを選択します。コピー ターゲット(Copy Targets)でクリックするとき、ハイライトを行う(Enable highlighting)を選択していれば、グラフィックス領域で互換性のあるターゲットフィレットコーナーがハイライトされます。

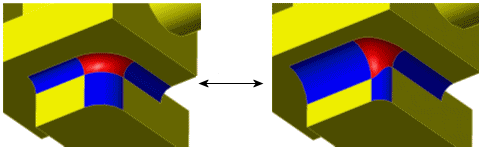

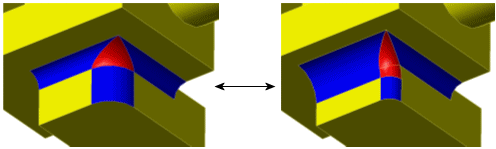

	互換性のあるフィレットコーナーのみコピーすることができます。例として、２つの複雑なフィレットと一つの谷のフィレットを一緒にして他のフィレットの半径よりも大きな半径で同じ種類のフィレットコーナーをコピーすることができます。例外が同じようなコーナーに存在します。 凸状、凹状、そして半径のいくつかの組み合わせは、コーナーをそれらの間でコピーできるほど十分類似しています。単純なフィレットコーナーを複雑なものへコピーできます。またその逆もできます。
次へコピー
ハイライトを行う	コピーターゲット (Copy Targets)でクリックしたとき、すべての互換性のあるターゲットフィレットコーナーをハイライトします。
