アンダーカット解析 PropertyManager (CPU ベース)

• 解析パラメータ

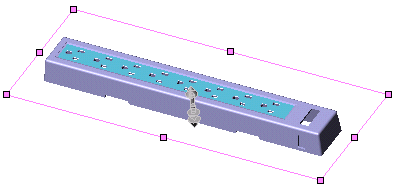

  開く方向	全ての面で、その面が部品の上からまたは下から可視状態かどうかが評価されます。引く方向を指定するために、以下を選択します： 平面、面、またはエッジ 座標系入力（Coordinate input）と、X軸、Y軸、Z軸に沿った座標系を設定します。

  結果レポートで方向1 アンダーカット （Direction1 undercut）と 方向２ アンダーカット (Direction2 undercut) として指定されている面を逆にするには、反対方向 (Reverse Direction) をクリックします。



  パーティング ライン (Parting Line)	分析用のパーティング ラインを選択します。パーティング ラインの上にある面は、パーティング ラインの上から可視状態かどうかが評価されます。パーティング ラインの下にある面は、パーティング ラインの下から可視状態かどうかが評価されます。パーティング ラインを選択した場合、開く方向（Direction of Pull）を指定する必要はありません。
  ボディ選択（Body Selection）	モデルに複数ボディが存在する場合、ソリッドまたはサーフェス ボディ（Solid or Surface Body） をクリックして、分析するボディを選択します。

  開く方向(Direction of Pull) と パーティング ライン(Parting Line) が共にサイドコアを必要とする部品の壁のへこみを認識します。パーティング ライン(Parting Line)はスライドコアの必要性を避けるために変更できるパーティングライン断面の認識の助けます。

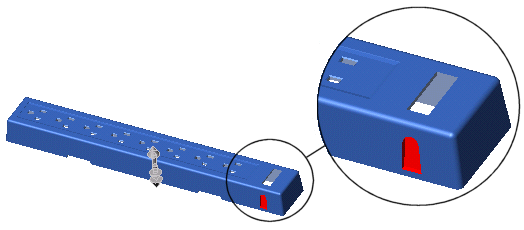

結果は、アンダーカット面（Undercut Faces）に表示されます。異なる分類をもつ面は、グラフィックス領域でそれぞれ違う色で表示されます。面は、次のように分類されます：

• 表示/非表示（Show/Hide） (または ) をクリックして、グラフィックス領域で面を表示または非表示にします。
• 色の編集（Edit Color）をクリックして色（Color）パレットを表示して色を変更します。
