部品表のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。
図面またはアセンブリ部品表を開いたままこのページを開くには、オプション
（標準ツールバー）をクリックし、ドキュメント プロパティタブを選択し、次にを選択します。
ゼロ個数の表示
|
破線
|
I |
コンフィギュレーションにアセンブリ構成部品が無い場合、個数(Quantity)コラムの表示オプションを選択します。 |
|
ゼロ
|
|
|
空白
|
|
不明な構成部品
|

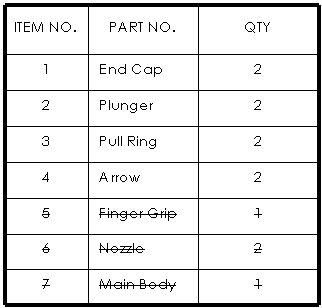

不明な構成部品の行を保持
|
コンフィギュレーションに無いアセンブリ構成部品をリストします。 取り消し線を使用して表示（Display with strikeout text）を選択し、見つからない構成部品に取り消し線を入れます。
 |
|
|
|
|
|
|
|
コンフィギュレーション名の隣に個数を追加しない
|
削除するアイテムを選択します:
個数 をコンフィギュレーション列から選択します。
このオプションは、部品表を挿入する前に選択する必要があります。部品表を挿入した後にこのオプションを選択しても、効果はありません。
|
|
テンプレートから個数コラムをコピーしない
|
選択し、個数コラム ヘッダーとしてコンフィギュレーション名に /QTY を追加します。 |
|
ﾄｯﾌﾟﾚﾍﾞﾙのみの部品表は１つのｺﾝﾌｨｷﾞｭﾚｰｼｮﾝに制限
|
トップレベルのみとして指定されている部品表を 1 つのコンフィギュレーションに制限する場合に選択します。 部品表でコンフィギュレーションを変更した場合、個数コラムのラベルは変更されません。 |
|
部品表の自動更新
|
選択し、関連アセンブリの構成部品における追加/削除を部品表で更新します。 |
