重心点

部品およびアセンブリに重心（COM）点を追加することができます。 重心点を含む部品またはアセンブリの図面で、重心点を表示および参照できます。

重心点を追加するには、重心（Center of Mass） （参照ジオメトリ ツールバー）または 挿入（Insert） > 参照ジオメトリ（Reference Geometry） > 重心（Center of Mass） をクリックします。

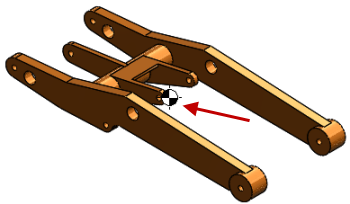

グラフィックス領域で、モデルの重心に が表示されます。 FeatureManager デザイン ツリーで、重心 は 原点 のすぐ下に表示されます。

モデルの重心が変更されると、重心点の位置が更新されます。 たとえば、部品内のフィーチャーの追加、移動、削除を行うと、重心点の位置が更新されます。

重心点と、頂点、エッジ、面などのエンティティ間の距離を測定したり、参照寸法を追加したりできます。

重心点から駆動寸法を作成することはできません。 ただし、重心参照（COMR）点を作成し、その点を使用して、駆動寸法を定義できます。

重心点と重心参照点を参照する 測定センサーを作成できます。

モデルの再構築時における重心点と重心参照点の影響を確認するには、ツール > フィーチャーの詳細情報をクリックします。
