自動従動寸法

重複定義スケッチの原因となる閉じた輪郭のスケッチの寸法を設定した場合は、寸法が自動的に従動に変更されます。

最後のエンティティをスケッチして閉じた輪郭のスケッチを作成すると、他のスケッチ エンティティから推測された拘束と衝突することがあります。 この場合は、最後のスケッチ エンティティの寸法により、スケッチが重複定義されます。 衝突する寸法は、従動寸法に変更されます。

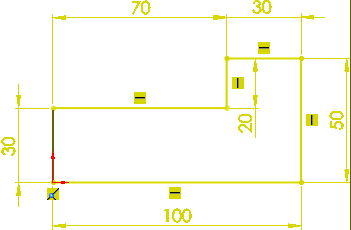

Over Defined Sketch
左の垂直線の寸法は、スケッチが重複定義される原因になります。

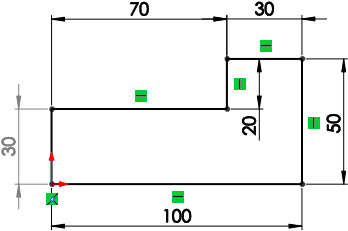

Driven Dimensions
スケッチが重複定義される原因となる左の垂直線の寸法は、従動に変更されます。
