インターロック サーフェスの完了（Finishing the Interlock Surface）

ロフト サーフェス (Lofted Surface) Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
ルールド サーフェス(Ruled Surface) tool_Ruled_Surface_Mold_tools.gif

正確なテーパを維持するためには、サーフェス延長（Extend Surface）ではなくルールド サーフェス（Ruled Surface）を使用してください。

延長サーフェス Tool_Extend_Surface_Surfaces.gif

トリム サーフェス（Trim Surface）を容易にするため。

トリム サーフェス（Trim Surface）Tool_Trim_Surface_Surfaces.gif、相互 (Mutual) を使用して平行なルールド サーフェスに隣接する材料を削除します。

トリム後に、サーフェスの編みあわせ (Knit Surface) tool_Knit_Surface_Surfaces.gif を行います。

平面（Top Plane）に平行な平面を作成します。

矩形をスケッチし平坦なサーフェスを作成します。

平坦なサーフェス (Planar Surface) tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif

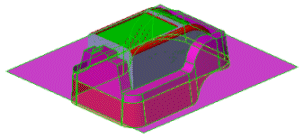

トリム サーフェス (Trim Surface) Tool_Trim_Surface_Surfaces.gif、標準 (Standard) を使用して、平坦なサーフェスの下にトリムします。 mold_mutual_trim_02a.gif

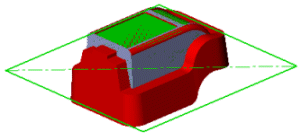

トリムの後、平坦なサーフェスはキャビコア分割の基準としての準備ができます。 mold_tooling_split_before.gif
