| 色と括弧 |
で様々な種類の寸法毎に別の色を指定でき、括弧の追加をデフォルトに設定 (Add parentheses by default) () を指定できます。 |
| 矢印キー(Arrows) |
寸法を選択すると、寸法矢印に円形ハンドルが表示されます。矢印ハンドル（寸法に２つ存在する場合は、いずれかのハンドル）をクリックすると、矢印は外側または内側に反転します。 |
| 寸法線の非表示/表示 |

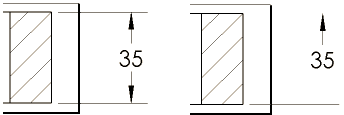

寸法線や補助線を非表示にするには、線を右クリックし、寸法線を非表示または補助線を非表示を選択します。非表示にした線を表示するには、寸法または表示されている線を右クリックし、寸法線を表示または補助線を表示を選択します。
|
| 直径、半径、長さ表示 |
寸法を直径、半径、長さ寸法表示に変更できます。 画面上で、直径、半径、または長さ寸法を右クリックし、表示オプション（Display Options）をクリックします。 次を選択します：
 |
 |
| 直径として表示（Display As Diameter）。 この例では 2 つ目の矢印が表示されていません。 両方の矢印を表示するにはドキュメントの 2 つ目の矢印設定使用（Use document second arrow）をクリックしてください。 |
半径として表示（Display As Radius） |
 |
| 長さ寸法として表示（Display as Linear）。 長さ寸法として設定します（直径寸法のみ）。 |
最初に寸法を作るときにだけ、右クリックして上のオプションを選択することができます。 後で寸法を編集する場合は、寸法を右クリックして表示オプション（Display Options）を選択してから、上のオプションを選択します。
|
