Design Clipart では、SolidWorks、DWG、DXF ファイルから多くのエンティティを検索し、再利用することができます。
Design Clipart の動作
SolidWorks 検索機能
を使うことにより、Design Clipartが特定のフォルダーを検索して、ファイルを見付け出して分析し、SolidWorks で再利用できるデータを取り出します。
- 部品はフィーチャー（押し出しとカット）、スケッチ、ブロックまで分析されます。
- フィーチャーはスケッチまで分析されます。
- 図面はカスタム テーブルとブロックまで分析されます。
- DWG/DXFファイルはテーブル、ブロック、およびビューまで分析されます。
Design Clipart がそれらを分析するとき、ソースファイルは変更されません。
SolidWorks 検索の使用(Using SolidWorks Search)
ファイルとモデルの SolidWorks検索を行ったとき、分析の間に作られた画像は、サムネイルとして
検索
(Search) タブに表示されます。サムネイルをSolidWorksファイルにドラッグし、分析されたエンティティを再生成します。
検索結果で、分析されたファイルのサムネイルを選択し、状況依存ツールバーで、分析されたエンティティのサムネイルを表示するために検索結果パネルの
をクリックします。

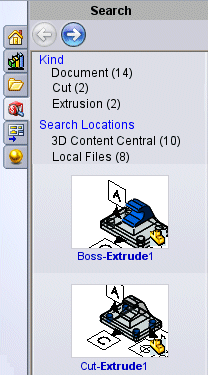

SolidWorks 検索 (Search) ボックス はエンティティまでの検索パスを表示します。[検索 (Search)] パネルで、エンティティは種類 (Kind) と検索位置 (Search Locations) でソートされます。
例： もし
ボス-押し出し 1 (Boss-Extrude1) を表示されたイメージで選択したら、もう1つの分析されたサムネイル、
スケッチ 3 (Sketch3) が
検索 (Search) 結果パネルに現れます。
押し出しのパスが SolidWorks 検索ボックスに現れます。
