寸法ビューには、値が設定された寸法や関係式によって決定される寸法など、アクティブな部品またはアセンブリで使用されるすべての寸法が表示されます。このビューでは、複数の寸法の名前の変更や値の変更を簡単に実行できます。
値が設定された寸法はこのビューにのみ表示されます。関係式ビューや順序指定ビューには表示されません。
寸法ビューは部品用とアセンブリ用の 2 つのバージョンがあります。

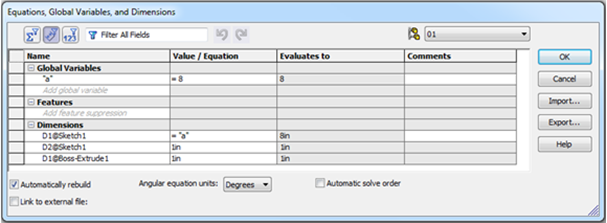

部品用の寸法ビューでは、以下を実行することができます:
- 新しいグローバル変数の追加、既存の変数の名前変更、編集、削除、抑制。
- フィーチャーを抑制する関係式の追加。
- 寸法の名前変更と値の変更、または寸法への関係式の追加。
- グローバル変数、フィーチャー、関係式を持つ寸法へのコメントの追加。

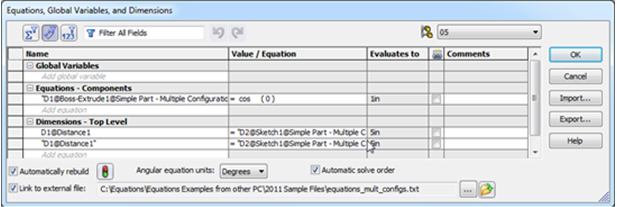

アセンブリ用の寸法ビューでは、以下を実行することができます:
- 新しいグローバル変数の追加、既存の変数の名前変更、編集、削除、抑制。
- 構成部品の関係式の追加、既存の変数の名前変更、編集、削除、抑制。
- アセンブリのトップ レベルの寸法の名前変更と編集。
- グローバル変数、構成部品の関係式、関係式を持つトップレベルの寸法へのコメントの追加。
寸法に指定された関係式を抑制すると、寸法では最後の評価値が使用されます。関係式を抑制解除すると、寸法では値の代わりに関係式が使用されます。
名前列では、グローバル変数、フィーチャー、関係式の名前がクォーテーション マークで囲まれていますが、寸法名は囲まれていません。値/関係式列では、関係式によって決定される寸法の先頭に = (イコール記号) が付いていますが、値が設定された寸法には = は付いていません。
