位置寸法

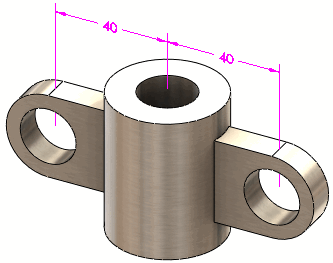

（Location Dimension）ツールを使用して、2 つの DimXpert フィーチャーの間に直線と角度寸法を適用します（サーフェス、フィレット、面取り、ポケットフィーチャーを除く）。以下に2つの単一穴の間に距離寸法を付ける手順を示します。
直線寸法は以下のフィーチャー間に適用されます：
- 互いに平行な2つの平面、軸、または線タイプのフィーチャー
- 2点
- 点と平面、軸、または線タイプのフィーチャー
- 斜めになっている（交差しない、平行でない）1対の軸および直線：
角度寸法は2つの平行ではない平面、軸、線のタイプのフィーチャー間に適用されます。
直線、角度寸法を以下のフィーチャーに適用できます：
| 点フィーチャー |
交差点と球形 |
| 平面フィーチャー |
平面(Plane)、切欠((notch)、幅(width)、交差平面(intersect plane) |
| 軸と線のフィーチャー |
円錐形（Cone）、円筒形（Cylinder）、ボス（Boss）、 単一穴（Simple Hole）、座ぐり穴（Counterbore Hole）、皿穴（Countersink Hole）、溝（Slot）、交差平面(intersect line) |
| 点 |
交差点（Intersect point） |
公差/小数位数
で、位置寸法のデフォルトの公差と小数位数を設定します。
